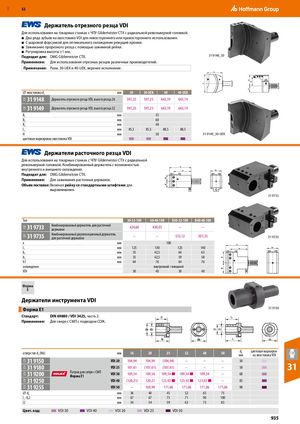

Держатель отрезного резца VDI
Для использования на токарных станках с ЧПУ Gildemeister CTX с радиальной револьверной головкой.
- Два ряда зубьев на хвостовике VDI для левостороннего или правостороннего использования.
- С шаровой форсункой для оптимального охлаждения режущей кромки.
- Зажимание прорезного резца с помощью зажимной рейки.
- Регулировка высоты ±1 мм.
Подходит для: DMG Gildemeister CTX.
Применение: Для использования отрезных резцов различных производителей.
Примечание: Разм. 30-UEK и 40-UEK, верхнее исполнение.
| ⌀ хвостовика d | мм | 30 | 30-UEK | 40 | 40-UEK | ||
| 31 91481 | |||||||
| Держатель отрезного резца VDI, высота резца 26 | 597,25 | 597,25 | 643,19 | 643,19 | |||
| 31 9149 | |||||||
| Держатель отрезного резца VDI, высота резца 32 | 597,25 | 597,25 | 643,19 | 643,19 | |||
| B | мм | 35 | |||||
| 1 | |||||||
| B | мм | 60 | |||||
| 2 | |||||||
| B | мм | 48 | |||||
| 3 | |||||||
| L | мм | 85,5 | 85,5 | 88,5 | 88,5 | ||
| 1 | |||||||
| H | мм | 50 |
цветовая маркировка хвостовика VDI Держатели расточного резца VDI Для использования на токарных станках с ЧПУ Gildemeister CTX с радиальной револьверной головкой. Комбинированный держатель с возможностью
внутреннего и внешнего охлаждения.
Подходит для: DMG Gildemeister CTX.
Применение: Для зажимания расточных державок.
Объем поставки: Включая рейку со стандартными штифтами для выравнивания.
31 9148_30
L1
H
B2 B3 B1
31 9149_30-UEK
L1
H
B2 B3
B1
31 9733
| Тип | 30-32-100 | 40-40-100 | D30-32-100 | D40-40-100 | ||
| 33E 31 9733 | Комбинированный держатель для расточной державки | 424,60 | 430,03 | – | – | |
| 33E 31 9735 | Комбинированный двухпозиционный держатель длярасточнойдержавки | – | – | 533,12 | 507,35 | 31 9735 |
| x | мм | 1 | 00 | |||
| l1 | мм | 125 | 130 | 125 | 140 | |
| b1 | мм | 35 | 42,5 | 64 | 63 | |
| b2 | мм | 35 | 42,5 | 59 | 58 | |
| h1 | мм | 64 | 76 | 64 | 76 | |
| охлаждение | внутренни | й / внешний | ||||
| VDI | 30 | 40 | 30 | 40 |
Форма E
Держатели инструмента VDI
| Форма Е1 | 31 9150 | |||||||||
| тандарт: рименение: | DIN 69880 / VDI 3425,часть 2. Для сверл с СМП с подводом СОЖ. | d2 d3 | l2 l1 | d6 | ||||||
| отверстие d2(H6) | мм | 16 | 20 | 25 | 32 | 40 | 50 | d6 мм | цветовая маркиров- ка хвостовика VDI | |
| 32V 31 9150 | VDI 20 | 104,94 | 104,94 | (104,94) | – | – | – | 50 | ||
| 32V 31 9180 | VDI 25 | 107,61 | (107,61) | (107,61) | – | – | – | 58 | ||
| 32V 31 9200 | Патрон для свёрл с СМП Форма Е1 | VDI 30 | 109,54 | 109,54 | 109,54 ■ | 109,54 ■ | 109,54 | – | 68 | |
| 32V 31 9250 | VDI 40 | (120,21) | 120,21 | 123,92 ■ | 123,92 ■ | 123,92 ■ | – | 83 | ||
| 32V 31 9255 | VDI 50 | – | 169,99 | 171,06 | 171,06 | 171,06 | 171,06 | 98 | ||
| ⌀ d3 | мм | 36 | 40 | 45 | 52 | 65 | 75 | |||
| l1 -0,2 | мм | 67 | 67 | 75 | 71 | 90 | 100 | |||
| l2 | мм | 54 | 54 | 59 | 63 | 73 | 83 | |||
| Цвет. код: | VDI 30 VDI 40 | VDI 20 | VDI 25 | VDI | 50 |
