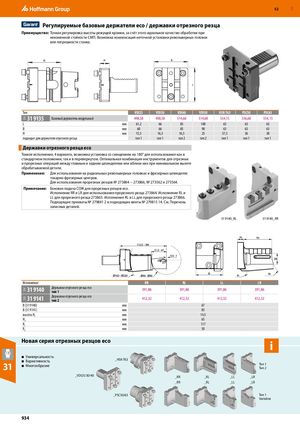

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 933

Предыдущая страница Следующая страница

Навигация

Регулируемые базовые держатели eco / державки отрезного резца

Преимущество: Точная регулировка высоты режущей кромки, за счёт этого идеальное качество обработки при неизменной стойкости СМП. Возможна компенсация неточной установки револьверных головок или погрешности станка.

ТипVDI25VDI30VDI40VDI50HSK-T63PSC50PSC63
31V 31 9135 Базовый держатель модульный498,58498,58514,68514,68554,15536,60554,15
Lмм61,26685100636363
Bмм60668590636363
Hмм15,516,516,52557,53638
подходит для держателя отрезного резцатип 1тип 1тип 2тип 2тип 1тип 1тип 1

Державки отрезного резца eco

Тонкое исполнение, 4 варианта, возможна установка со смещением на 180° для использования как в стандартном положении, так и в перевернутом. Оптимальная комбинация инструментов для отрезных и прорезных операций между главным и задним шпинделями или вблизи них при минимальном вылете обрабатываемой детали.

Применение: Для использования на радиальных револьверных головках и фрезерных шпинделях токарно-фрезерных центров. Для использования прорезных резцов № 273864 − 273866, № 273562 и 273564.

Примечание: Боковая подача СОЖ для прорезных резцов eco. Исполнение RR и LR для использования прорезного резца 273864. Исполнение RL и LL для прорезного резца 273865. Исполнение RL и LL для прорезного резца 273866. Подходящие прихваты № 279841 2 и подходящие винты № 279815 14. См. Перечень запасных деталей.

31 9140_RL 31 9140_RR

ИсполнениеRRRLLLLR
31 9140Державки отрезного резца eco
тип 1391,86391,86391,86391,86
31 9141Державки отрезного резца eco
тип 2412,32412,32412,32412,32
B (31 9140)мм67
B (31 9141)мм83
высота Hмм14,5
1
Hмм65
2
Rмм117
1
Rмм50

2 Новая серия отрезных резцов eco i

  • Универсальность Вариативность _HSK-T63

31 Многообразие Тип 1

  • Тип 2
_VDI25/30/40_RR_RL_LL_LR
_RR_RL_LL_LR

_PSC50/63 Тип 1 Varioline
