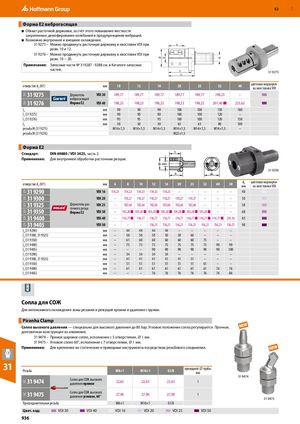

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 935
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Форма E2 виброгасящая
- Обхват расточной державки, за счёт этого повышение жесткости закрепления, демпфирование колебаний и предупреждение вибраций.
- Возможно внутреннее и внешнее охлаждение.
| 31 9275 – 31 9276 – | Можно продвинуть расточ разм. 10 и 12. Можно продвинуть расточ разм. 10 − 20. | ную держа ную держа | вку в хвост вку в хвост | овик VDI при овик VDI при | d8 d2 | l8 | M | ||
| Примечание: | Запасные части № 319287 частей. | - 9288 см. в | Каталоге з | апасных | l7 l6 | 31 9275 | |||
| отверстие d2(H7) | мм | 10 | 12 | 16 | 20 | 25 | 32 | 40 цветовая маркиров- ка хвостовика VDI | |
| 31V 31 9275 | Держатель бй | VDI 30 | 189,77 | 189,77 | 189,77 | 189,77 | 189,77 | 198,23 | – |
| 31V 31 9276 | вирогасящи Форма Е2 | VDI 40 | 198,23 | 198,23 | 198,23 | 198,23 | 198,23 | 207,40 ■ | 223,62 |
| l6 | мм | 90 | 90 | 90 | 108 | 108 | 130 | 160 | |
| l7(31 9275) | мм | 90 | 90 | 80 | 100 | 100 | 120 | – | |
| l7(31 9276) | мм | 95 | 95 | 95 | 100 | 100 | 120 | 150 | |
| l8 | мм | 50 | 50 | 50 | 63 | 63 | 80 | 100 | |
| резьба М (31 9275) | M14×1,5 | M14×1,5 | M14×1,5 | M14×1,5 | M14×1,5 | M14×1,5 | – | ||
| резьба М (31 9276) | M22×1,5 |
Форма Е2
Стандарт: DIN 69880 / VDI 3425, часть 2.
Применение: Для внутренней обработки расточным резцом.
| 31 9290 | ||||||||||||||
| d | цветовая маркиров- | |||||||||||||
| отверстие d2(H7) | мм | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 6 мм | ка хвостовика VDI | |
| 32V 31 9290 | VDI 16 | 114,23 | 114,23 | 114,23 | 114,23 | 114,23 | – | – | – | – | – | 40 | ||
| 32V 31 9300 | VDI 20 | – | 110,27 | 110,27 | 110,27 | 110,27 | 110,27 | 110,27 | – | – | – | 50 | ||
| 32V 31 9325 | Держатель рас- точного еза | VDI 25 | – | 102,66 | 102,66 | 102,66 | 102,66 | 102,66 | 102,66 | – | – | – | 58 | |
| 32V 31 9350 | рц Форма Е2 | VDI 30 | – | 105,28 ■ | 105,28 ■ | 105,28 ■ | 105,28 ■ | 105,28 ■ | 105,28 ■ | 105,28 ■ | – | – | 68 | |
| 32V 31 9400 | VDI 40 | – | 116,77 ■ | 116,77 | 116,77 | 116,77 | 116,77 | 116,77 ■ | 116,77 ■ | 116,77 ■ | 241,16 | 83 | ||
| 32V 31 9405 | VDI 50 | – | – | – | 156,21 | 156,21 | 156,21 | 156,21 | 156,21 | 156,21 | 156,21 | 98 | ||
| l6(31 9290) | мм | – | 44 | 44 | 44 | 44 | – | – | – | – | – | |||
| l6(31 9300, 31 9325) | мм | – | 50 | 50 | 50 | 50 | 50 | 60 | – | – | – | |||
| l6(31 9350) | мм | – | 61 | 60 | 60 | 60 | 60 | 60 | 75 | – | – | |||
| l6(31 9400) | мм | – | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 90 | 90 | |||
| l6(31 9405) | мм | – | – | – | 90 | 90 | 90 | 90 | 90 | 90 | 100 | |||
| l7(31 9290) | мм | – | 34 | 34 | 34 | 34 | – | – | – | – | – | |||
| l7(31 9300, 31 9325) | мм | – | 41 | 41 | 41 | 41 | 41 | 51 | – | – | – | |||
| l7(31 9350) | мм | – | 51 | 51 | 51 | 51 | 51 | 51 | 61 | – | – | |||
| l7(31 9400) | мм | – | 61 | 61 | 61 | 61 | 61 | 61 | 61 | 76 | 76 | |||
| l7(31 9405) | мм | – | – | – | 76 | 76 | 76 | 76 | 76 | 76 | 86 |
Сопла для СОЖ
Для интенсивного охлаждения зоны резания и режущей кромки и удаления стружки.
Piranha Clamp
Сопло высокого давления — специально для высокого давления до 80 бар. Угловое положение сопла регулируется. Прочная, долговечная конструкция из алюминия. 31 9474 – Прямое шаровое сопло, исполнение с 5 отверстиями, ⌀ 1 мм. 31 9475 – Угловое сопло 60°, исполнение с 7 отверстиями, ⌀ 1 мм.
Применение: Для крепления на статические и приводные инструменты посредством резьбового соединения.
31
| Резьба | M8×1 | M10×1 | G1/8 | проходной ⌀ трубы мм | ||||
| 33C 31 9474 | Сопло для СОЖ высокого давленияпрямое | 22,63 | 22,63 | 22,63 | 1 | 31 9474 | ||
| 33C 31 9475 | Сопло для СОЖ высокого давленияугловое, 60° | 27,90 | 27,90 | 27,90 | 1 | 31 9475 | ||
| Присоединительна | я резьба | M8×1 | M10×1 | G1/8 | ||||
| Цвет. код: | VDI 30 | VDI 40 | VDI 16 | VDI 20 | VDI 25 | VDI 50 |
