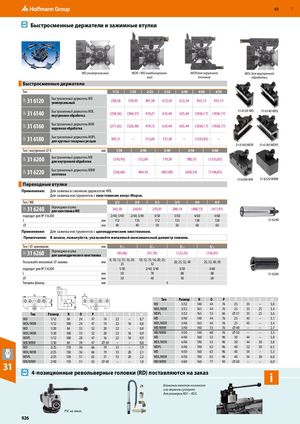

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 925
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Быстросменные держатели и зажимные втулки
WD универсальный WDR / WD комбинирован- WDR для наружного WDL для внутренней
ный точения обработки
Быстросменные держатели
| Тип | 1/12 | 1/20 | 2/25 | 3/32 | 3/40 | 4/40 | 4/50 | |
| 33P 31 6120 | Быстросменный держатель WD универсальный | 258,56 | 310,93 | 401,58 | 612,54 | 612,54 | 933,13 | 933,13 |
| 33P 31 6140 | Быстросменный держатель WDL внутренняя обработка | (258,56) | (304,37) | 410,27 | 635,44 | 635,44 | (1036,17) | (1036,17) |
| 33P 31 6160 | Быстросменный держатель WDR наружная обработка | (277,65) | (326,30) | 419,13 | 635,44 | 635,44 | (1036,17) | (1036,17) |
| 33P 31 6180 | Быстросменный держатель WDPL для круглых токарных резцов | 305,31 | – | 512,69 | 721,30 | – | (1333,85) | – |
| Тип/ внутренний ⌀ | R м | м 1/30 | 2/40 | 3/40 | 3/5 | 0 | 4/60 | |
| 33P 31 6200 | Быстросменный держатель WB для внутренней обработки | (310,93) | 5 | 12,69 | 719,39 | 788, | 10 | (1333,85) |
| 33P 31 6220 | Быстросменный держатель WBW заготовка | (256,66) | 4 | 04,54 | (601,09) | (658, | 34) | (1146,85) |
31 6160 WDR 31 6180 WDPL
31 6200 WB 31 6220 WBW
Переходные втулки
Применение: Для зажима в сменном держателе WB. Для зажима инструментов с хвостовиком конус Морзе.
| Тип/ MK | 2/3 | 2/4 | 3/3 | 3/4 | 4/4 | 4/5 | ||
| 33P 31 6240 | Переходная втулка для хвостовика МК | 243,30 | 250,93 | 270,01 | 288,14 | (400,73) | (417,91) | |
| подходит для № 316 | 200 | 2/40; 3/40 | 2/40; 3/40 | 3/50 | 3/50 | 4/60 | 4/60 | |
| L | мм | 112 | 135 | 112 | 135 | 138 | 138 | |
| ⌀ | мм | 40 | 40 | 50 | 50 | 60 | 60 |
Применение: Для зажима инструментов с цилиндрическим хвостовиком. Примечание: В заказе, пожалуйста, указывайте желаемый максимальный диаметр зажима.
| Тип/ ⌀ зажимания | мм | 1/.. | 2/.. | 3/.. | 4/.. |
| 33E 31 6260 Переходная втулка для цилиндрического хв | остовика | (85,66) | (91,76) | (122,55) | (156,81) |
| Указывайте желаемый ⌀ зажима | мм | 8; 10; 12; 15; 16; 20; 25 | 10; 12; 15; 16; 20; 25; 32 | 20; 25; 32; 40 | 25; 32; 40; 50 |
| подходит для № 316200 | 1/30 | 2/40; 3/40 | 3/50 | 4/60 | |
| L | мм | 50 | 78 | 88 | 88 |
| ⌀ | мм | 30 | 40 | 50 | 60 |
| Толщина фланца | мм | 4 |
| N | U | ||||||||||||||||
| R | Тип | Размер | N | O | P | R | S | U | кг | ||||||||
| O | S P | WD | 3/32 | 140 | 44 | 76 | 25 | 33 | – | 3,0 | |||||||
| WDL/WDR | 3/32 | 165 | 44 | 76 | 25 | 33 | 25 | 3,4 | |||||||||
| Тип | Размер | N | O | P | R | S | U | кг | WDPL | 3/32 | 165 | 53 | 66 | ⌀ 31 | 33 | 25 | 3,6 |
| WD | 1/12 | 84 | 24 | 47 | 14 | 22 | – | 0,7 | WD | 3/40 | 140 | 44 | 76 | 25 | 43 | – | 3,1 |
| WDL/WDR | 1/12 | 100 | 24 | 47 | 14 | 22 | 16 | 0,8 | WDL/WDR | 3/40 | 165 | 44 | 76 | 25 | 43 | – | 3,4 |
| WD | 1/20 | 84 | 33 | 52 | 20 | 22 | – | 0,8 | WB/WBW | 3/40 | 140 | 53 | 76 | ⌀ 40 | – | – | 2,7 |
| WDL/WDR | 1/20 | 100 | 33 | 52 | 20 | 22 | 16 | 0,9 | WB/WBW | 3/50 | 140 | 60 | 76 | ⌀ 50 | – | – | 3,5 |
| WDPL | 1/12 | 100 | 28 | 47 | 16 | 22 | 16 | 0,9 | WD | 4/40 | 160 | 53 | 96 | 30 | 44 | – | 5,0 |
| WB/WBW | 1/30 | 84 | 39 | 47 | ⌀ 30 | – | – | 0,8 | WDL/WDR | 4/40 | 190 | 53 | 96 | 30 | 44 | 30 | 5,8 |
| WD | 2/25 | 110 | 36 | 66 | 19 | 33 | – | 1,9 | WDPL | 4/40 | 190 | 63 | 96 | 40 | 52 | 30 | 6,5 |
| WDL/WDR | 2/25 | 130 | 36 | 66 | 19 | 33 | 20 | 2,1 | WD | 4/50 | 160 | 63 | 96 | 40 | 54 | – | 5,5 |
| WDPL | 2/25 | 130 | 51 | 62 | 31 | 33 | 20 | 2,3 | WDL/WDR | 4/50 | 190 | 63 | 96 | 40 | 54 | 30 | 6,0 |
| WB/WBW | 2/40 | 110 | 51 | 63 | ⌀ 40 | – | – | 1,8 | WB/WBW | 4/60 | 160 | 77 | 94 | ⌀60 | – | – | 6,0 |
31 WB/WBW 2/40 110 51 63 40 – – 1,8 WB/WBW 4/60 160 77 94 60 – – 6,0
4-позиционные револьверные головки (RD) поставляются на заказ i Возможен монтаж на консоле или верхнем суппорте для размеров RD1 – RD5.
PSC на заказ.
