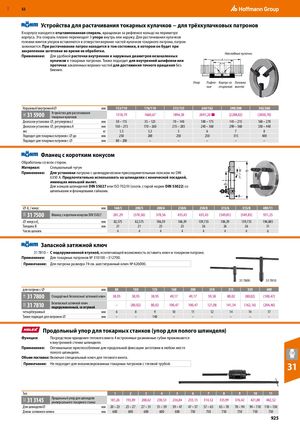

Устройства для растачивания токарных кулачков − для трёхкулачковых патронов
В корпусе находится отштампованная спираль, вращаемая за рифленое кольцо на периметре корпуса. Эта спираль плавно перемещает 3 упора внутрь или наружу. Для растачивания кулачков головки винтов упоров вставляются в отверстия верхних частей кулачков токарного патрона, патрон зажимается. При растачивании патрон находится в том состоянии, в котором он будет при закреплении заготовки во время ее обработки.
| Применение: | Для удобной расточки внутренних и наружных диаметров незакаленных | Накладные кулачки |
| кулачков в токарных патронах. Также подходит для внутренней шлифовки или | A | |
| проточки закаленных верхних частей для достижения точного вращения без | J | |
| биения. |
| Упор | Рифле- | Корпус со | Головка |
| ние | спиралью | винта |
| Наружный/внутренний⌀ | мм | 153/110 | 176/110 | 215/135 | 244/162 | 290/208 | 342/260 |
| 38L 31 5900 Устройство для растачивания токарных кулачков | 1518,79 | 1660,67 | 1894,38 | 2091,20 ■ | (2288,02) | (3050,70) | |
| Диапазон установки ⌀, регулировка J | мм | 50–115 | 35–125 | 70–140 | 100–175 | 145–215 | 160–270 |
| Диапазон установки ⌀, регулировка A | мм | 150–215 | 170–260 | 215–285 | 240–360 | 290–360 | 330–440 |
| вес | кг | 1,5 | 3,5 | 5 | 6 | 7 | 8 |
| Подходит для токарных патронов с ⌀ до | мм | 250 | 200 | 250 | 250 | 315 | 400 |
| Подходит для токарных патронов с ⌀ | мм | 80–200 | – | – | – | – | – |
Фланец с коротким конусом
Обработаны со всех сторон.
Материал: Специальный чугун Применение: Для установки патрона с цилиндрическим присоединительным пояском по DIN d1 6350 A. Предпочтительно использовать на шпинделях с конической посадкой, имеющих меньший вылет. Для концов шпинделей DIN 55027 или ISO 702/III (соотв. старой норме DIN 55022) со d2 шпильками и фланцевыми гайками. B
| ⌀d1/ конус | мм | 160/5 | 200/5 | 200/6 | 250/6 | 250/8 | 315/6 | 315/8 | 400/11 |
| 33R 31 7500 | Фланец с коротким конусом DIN 55027 | 281,29 | (378,56) | 378,56 | 435,43 | 435,43 | (549,85) | (549,85) | 931,25 |
| ⌀ конуса d2 | мм | 82,575 | 82,575 | 106,39 | 106,39 | 139,735 | 106,39 | 139,735 | 196,885 |
| Толщина В | мм | 21 | 21 | 23 | 23 | 26 | 26 | 26 | 31 |
| Число шпилек | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 |
Запасной затяжной ключ
31 7810 – С подпружиненной втулкой, исключающей возможность оставить ключ в токарном патроне.
Применение: Для токарных патронов № 310100 −312700.
Примечание: Для патрона размера 74 см. шестигранный ключ № 626000.
| 31 7800 | 31 7810 | |||||||||
| для патрона с ⌀ | мм | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 350 | 400 |
| 33R 31 7800 | Стандартный безопасный затяжной ключ | 38,95 | 38,95 | 38,95 | 49,17 | 49,17 | 59,58 | 80,02 | (80,02) | (100,47) |
| 33R 31 7810 | Безопасный затяжной ключ подпружиненный, со втулкой | – | (80,02) | 80,02 | 100,47 | 100,47 | 121,08 | 141,54 | (162,16) | (204,46) |
| четырёхгранный | мм | 6 | 8 | 9 | 10 | 11 | 12 | 14 | 14 | 17 |
| Также подходит дл | я патронов ⌀ мм | – | – | 140 | – | – | – | – | – | – |
Продольный упор для токарных станков (упор для полого шпинделя)
Функция: Посредством вращения тягового винта 4 встроенные разжимные губки прижимаются к внутренней стенке шпинделя.
Применение: Оптимальное приспособление для продольной фиксации заготовки в любом месте полого шпинделя.
Объем поставки: Включая специальный ключ для тягового винта.
Примечание: Не подходит для механизированных токарных патронов с тяговой трубой. 31
| Тип | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||
| 32Z 31 3145 | Продольный упор для шпинделя универсального токарного станка | 181,26 | 193,89 | 208,42 | 230,53 | 236,84 | 255,15 | 314,52 | 335,99 | 376,42 | 421,88 | 482,52 | |
| Для шпинделя⌀ | мм | 20–23 | 23–27 | 27–31 | 31–39 | 39–47 | 47–57 | 57–65 | 65–78 | 78–94 | 94–110 | 110–130 | |
| Длина затяжного кл | юча | мм | 600 | 600 | 600 | 600 | 600 | 750 | 750 | 750 | 750 | 750 | 750 |
