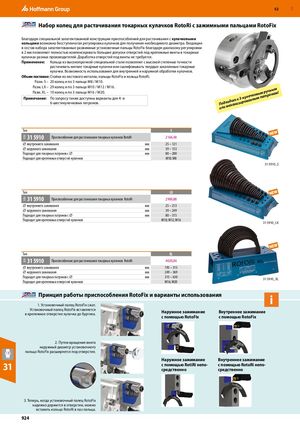

30N30N30N RUE 52 Набор колец для растачивания токарных кулачков RotoRi с зажимными пальцами RotoFix Благодаря специальной запатентованной конструкции приспособлений для растачивания с кулачковыми кольцами возможна бесступенчатая регулировка кулачков для получения необходимого диаметра. Входящие в состав набора запатентованные разжимные установочные пальцы RotoFix благодаря диапазону регулировки в 2 мм позволяют полностью компенсировать большие допуски отверстий под крепежные винты в токарных кулачках разных производителей. Доработка отверстий под винты не требуется. Применение: Кольца из высокопрочной специальной стали позволяют с высокой степенью точности растачивать мягкие токарные кулачки или сшлифовывать твердые закаленные токарные кулачки. Возможность использования для внутренней и наружной обработки кулачков. Объем поставки: Стойки из листового металла, пальцы RotoFix и кольца RotoRi. Разм. S – 20 колец и по 3 пальца M8 / M10. Разм. LX – 29 колец и по 3 пальца M10 / M12 / M16.Разм. XL – 10 колец и по 3 пальца M16 / M20.Примечание:По запросу также доступны варианты для 4- и6-шестикулачковых патронов.Пилоидхмоедхиатникз3и-ркоувлаанчнкоывмыпмартурчонныамм! Тип S 31 5910 Приспособление для растачивания токарных кулачков RotoRi 2166,48 ⌀ внутреннего зажимания мм 25 – 121 ⌀ наружного зажимания мм 39 – 153 Подходит для токарных патронов с ⌀ мм 80 – 200 Подходит для крепежных отверстий кулачков M10; M8 31 5910_S Тип LX 31 5910 Приспособление для растачивания токарных кулачков RotoRi 2900,88 ⌀ внутреннего зажимания мм 25 – 213 ⌀ наружного зажимания мм 39 – 249 Подходит для токарных патронов с ⌀ мм 80 – 315 Подходит для крепежных отверстий кулачков M10; M12; M16 31 5910_LX Тип XL 31 5910 Приспособление для растачивания токарных кулачков RotoRi 4020,84 ⌀ внутреннего зажимания мм 195 – 315 ⌀ наружного зажимания мм 249 – 369 Подходит для токарных патронов с ⌀ мм 315 – 630 31 5910_XL Подходит для крепежных отверстий кулачков M16; M20 Принцип работы приспособления RotoFix и варианты использования i 1. Установочный палец RotoFix сжат. Установочный палец RotoFix вставляетсяв крепежное отверстие кулачка до буртика. Наружное зажимание Внутреннее зажимание с помощью RotoFix с помощью RotoFix 2. Путем вращения винта наружный диаметр установочного пальца RotoFix расширяется под отверстие. Наружное зажимание Внутреннее зажимание 31 с помощью RotiRi непо- с помощью RotoRi непо-средственносредственно 3. Теперь, когда установочный палец RotoFix надежно держится в отверстии, можно вставить кольцо RotoRi в паз пальца. 924
