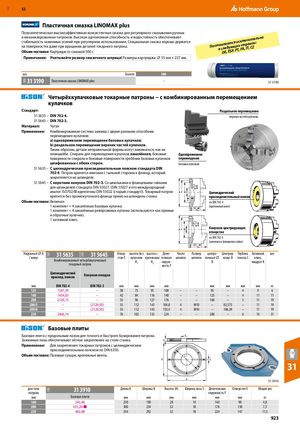

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 922

Предыдущая страница Следующая страница

Навигация

RUE 30N 36B36B 36B 52 ​  Пластичная смазка LINOMAX plus Полусинтетическая высокоэффективная консистентная смазка для регулярного смазывания ручных и механизированных патронов. Высокая адгезионная способность и водостойкость обеспечиваютстабильность зажимных усилий при регулярном использовании. Специальная смазка хорошо держитсяна поверхностях даже при вращении деталей токарного патрона.Объем поставки: Картридж со смазкой 500 г.ПоствавсDллEея,деEутSюPсщ,яPииTсх,кFслRтю,рIчTаи,нCтаZхе:льно Примечание: Учитывайте размер смазочного шприца! Размеры картриджа: ⌀ 55 мм × 237 мм. вес Gramm 500 31 3190 Пластичная смазка LINOMAX plus – 31 3190 ​  Четырёхкулачковые токарные патроны − с комбинированным перемещением ­кулачков Стандарт: Раздельное перемещение 31 5635 – DIN 702-4. верхних частей кулачков. 31 5645 – DIN 702-3. Материал: Чугун Применение: Комбинированная система зажима с двумя разными способами перемещения кулачков: a) одновременное перемещение базовых кулачков; b) раздельное перемещение верхних частей кулачков. Таким образом, детали неправильной формы могут зажиматься, как на планшайбе. Спираль для перемещения кулачков закалённая, боковые Одновременное поверхности спирали и боковые поверхности гребёнки базовых кулачков перемещение шлифованные с обеих сторон. базовых кулачков 31 5635 – С цилиндрическим присоединительным пояском стандарта DIN 702-4. Патрон крепится винтами с тыльной стороны к фланцу, который закрепляется на шпинделе. 31 5645 – С коротким конусом DIN 702-3. Со шпильками и фланцевыми гайками для шпинделей стандарта DIN 55027. (DIN 55027 и его международный аналог ISO702/lll идентичны DIN 55022 (старый стандарт)). Токарный патрон Цилиндрический крепится без промежуточного фланца прямо на шпиндель станка. присоединительный поясок Объем поставки: Включая: по DIN 702-4 1 комплект = 4 закалённых базовых кулачка. (крепежный винт) 1 комплект = 4 закалённых реверсивных кулачка (используются как прямые и обратные кулачки). 1 затяжной ключ. Конусное центрирующее отверстие по DIN 702-3 (шпилька и фланцевая гайка) Наружный ⌀ A/ конус 31 5635 31 5645 Отвер- высота без высота с Дели- Число Размер центро- Центрир. Глубина Затяжной весстие Eкулачковкулачками тельнаяшпилекшпилеквочный ⌀конус Bпояска Сключ, Комбинированный четырёхкулачковыйтокарный патрон H1 H2 окруж-ность F B ­квадрат K Цилиндрическийприсоед. поясокКонусная посадка мм DIN 702-4 DIN 702-3 мм мм мм мм ​ ​ мм мм мм мм кг 125 1347,39 – 38 75 95 108 – – 95 – 4 9 6 160 1434,03 – 42 84 116 140 – – 125 – 4 11 11 200 2120,15 – 55 96 127 176 – – 160 – 5 11 19 200/5 – (2120,50) 55 112 143 104,8 4 M10 – 82,575 – 11 19 200/6 – (2120,50) 55 112 143 133,4 4 M10 – 106,39 – 11 19 250 2466,14 – 76 102 135 224 – – 200 – 6 14 31 ​  Базовые плиты Базовая плита с продольным пазом для точного и быстрого базирования патрона. E Зажимные пазы обеспечивают лёгкое закрепление на столе станка. H Применение: Для закрепления токарных патронов с цилиндрическим присоединительным пояском по DIN 6350. Объем поставки: Пазовые сухари, крепежные винты. F B S 31 A 31 3910 для типа­патрона 31 3910 Длина A Ширина В Высота (Н) Ширина паза S Делительная Отверстие E Общий вес­окружность F мм Базовая плитв мм мм мм мм мм мм кг 160 345,46 250 190 28 14 140 90 4,8 200 433,20 ■ 300 234 32 18 176 130 7,5 250 482,08 354 292 32 18 224 147 11,5 923
