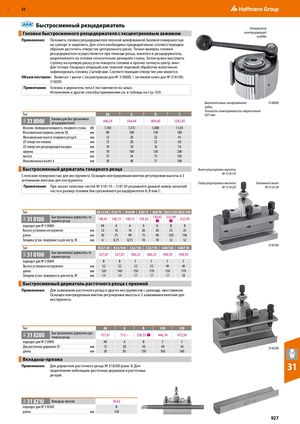

RUE 36A36A36A36A36A 52 ​  Быстросменный резцедержатель Отверстие Головки быстросменного резцедержателя с эксцентриковым зажимом ​ центрирующей шайбы Применение: Положить головку резцедержателя плоской шлифованной базовой поверхностью на суппорт и закрепить. Для этого необходимо предварительно соответствующим образом расточить отверстие центрального диска. Точная выверка головки резцедержателя осуществляется при помощи резца, зажатого в резцедержатель, закрепленного на головке относительно шпинделя станка. Затем нужно выставить стрелку на нулевую риску угла поворота головки и прочно затянуть центр. винт. Для точных токарных операций или тяжелой черновой обработки желательно зафиксировать головку 2 штифтами. Соответствующие отверстия уже имеются. Объем поставки: Включая 1 рычаг с эксцентриком для № 318000, 1 затяжной ключ для № 318100; 318200. Примечание: Головка и держатель типа E поставляются на заказ. Исполнение и другие способы применения см. в таблице на стр. 929. Высокоточные шлифованные 31 8000 зубья. Точность повторяемости закрепления Тип AA A B C 0,01 мм. 31 8000 Головка для быстросменныхрезцедержателей446,34 544,44 804,40 1245,85 Максим. приводная мощность токарного станка кВт 1,104 1,472 5,888 11,04 Максимальная ширина салазок SB мм 80 100 150 180 Максимальная высота токарного резца h мм 12 20 32 45 ⌀ отверстия головки мм 13 20 32 40 ⌀ отверстия центрирующей насадки мм 10 10 16 16 ширина мм 70 100 150 200 высота мм 37 54 75 105 Максимальный вылет А мм 30 48 71 100 Быстросменный держатель токарного резца ​ Винт регулировки высоты С плоской поверхностью для инструмента. Оснащен контрируемым винтом регулировки высоты и 3 № 31 8110 затяжными винтами для инструмента. Гайка регулировки высоты Затяжной винт Примечание: При заказе запасных частей № 318110 − 318130 указывайте данный номер запасной № 31 8120 № 31 8130 части и размер головки быстросменного резцедержателя A, B или C. Тип AA12/50 A16/75 A16/90 A20/75 A20/90 B25/120 B25/140 31 8100 Быстросменный держатель то-карного резца148,45148,13 148,13 150,42 150,42■ 232,99■ 232,99 подходит для № 318000 AA A A A A B B Высота установки инструмента мм 12 16 16 20 20 25 25 длина мм 50 75 90 75 90 120 140 Толщина устан. поверхности для инстр. W мм 6 8,75 8,75 10 10 12 12 Тип B32/120 B32/140 C32/150 C32/170 C40/150 C40/170 ​ 31 8100 31 8100 Быстросменный держатель то-карного резца237,07237,07 366,23 366,23 398,93 398,93 подходит для № 318000 B B C C C C Высота установки инструмента мм 32 32 32 32 40 40 длина мм 120 140 150 170 150 170 Толщина устан. поверхности для инстр. W мм 14 14 17 17 17 18 Быстросменный держатель расточного резца с призмой ​ Применение: Для зажимания расточного резца и других инструментов с цилиндр. хвостовиком. Оснащен контрируемым винтом регулировки высоты и 3 зажимными винтами для инструмента. Тип AA A B C40 C50 31 8200 Быстросменный держатель рас-точного резца157,61 155,– 258,33 ■ 446,34 472,50 подходит для № 318000 AA A B C C Для расточных державок ⌀ мм 12 20 30 40 50 ​ 31 8200 длина мм 50 85 130 160 160 Вкладыш-призма ​ Применение: Для держателя расточного резца № 318200 разм. B. Длязакрепления небольших расточных державок и расточных 31 резцов. 31 8210 Вкладыш-призма 36,62 подходит для № 318200 B длина мм 130 927
