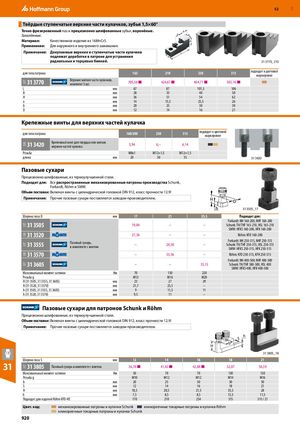

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 919

Предыдущая страница Следующая страница

Навигация

33T33R33T33R33T33R33T33T RUE ​ 52 Твёрдые ступенчатые верхние части кулачков, зубья 1,5×60° Точно фрезерованный паз и прецизионно шлифованные зубья, воронёные. Закалённые. Материал: Качественное изделие из 16MnCr5. Применение: Для наружного и внутреннего зажимания. Примечание: Докупаемые верхние и ступенчатые части кулачков подлежат доработке в патроне для устранения радиальных и торцевых биений. 31 3770_210 для типа патрона 165 210 250 315 подходит к цветовоймаркировке 31 3770 Верхние мягкие части кулачков,комплект 3 шт.305,56 ■ 424,67 ■ 464,71 ■ 503,16 ■ L мм 67 87 101,5 106 ​ B мм 28 35 40 50 ​ H мм 36 51 54 62 ​ a мм 14 15,5 25,5 26 ​ b мм 20 25 30 30 ​ D мм 12 14 16 21 ​ ​Крепежные винты для верхних частей кулачка для типа патрона 160/200 250 315 подходит к цветовоймаркировке 31 3420 Крепежный винт для твердых или мягких ­верхних частей кулачка3,94 6,– 6,14   Резьба M8x1 M12×1,5 M12×1,5 ​ длина мм 20 30 35 ​ 31 3420 ​Пазовые сухари Прецизионно шлифованные, из термоулучшенной стали. Подходит для: Все распространенные механизированные патроны производства Schunk, Forkardt, Röhm и SMW. Объем поставки: Включая винты с цилиндрической головкой DIN 912, класс прочности 12.9! Примечание: Прочие пазовые сухари поставляются заводом-производителем. 31 3505_17 Ширина паза D мм 17 21 25,5 Подходит для: Forkardt: NH 160-200, NHF 160-200 31 3505 19,84 – – Schunk: TH/THF 165-210, HSL 165-210 SMW: HFKS 160-200, HFK 160-200 31 3520 27,36 – – Röhm: KFD 160-200 31 3555 Пазовый сухарь,в комплекте с ­винтом Forkardt: NH 250-315, NHF 250-315–24,50–Schunk: TH/THF 250-315, HSL 250-315SMW: HFKS 250-315, HFK 250-315 31 3570 – 33,56 – Röhm: KFD 250-315, KFH 250-315 Forkardt: NH 400-500; NHF 400-500 31 3605 – – 35,15 Schunk: TH/THF 380-500, HSL 400 SMW: HFKS 400, HFK 400-500 Максимальный момент затяжки Нм 70 150 220 ​ Резьба g M12 M16 M20 ​ H (31 3505, 31 3555, 31 3605) мм 23 27 29 ​ H (31 3520, 31 3570) мм 21,7 25,5 – ​ h (31 3505, 31 3555, 31 3605) мм 9 11,5 11 ​ h (31 3520, 31 3570) мм 9,5 11 – ​ ​  Пазовые сухари для патронов Schunk и Röhm Прецизионно шлифованные, из термоулучшенной стали. Объем поставки: Включая винты с цилиндрической головкой DIN 912, класс прочности 12.9! Примечание: Прочие пазовые сухари поставляются заводом-производителем. S h H b ​ 31 3805_18 Ширина паза S мм 12 14 16 18 21 31 31 3805 Пазовый сухарь в комплекте с винтом 36,76 ■ 41,42 ■ 42,88 ■ 52,07 56,59 Максимальный момент затяжки Нм 50 70 70 130 150 Резьба g M10 M12 M12 M14 M16 b мм 20 25 30 30 30 S мм 12 14 16 18 21 H мм 18,5 20,5 21,5 33,5 28 h мм 7,5 8,5 8,5 13,5 11,5 Подходит для изделий Röhm KFD-HE 170 210 254 315 315 / 21 Цвет. код:   механизированные патроны и кулачки Schunk  клинореечные токарные патроны и кулачки Röhm  клинореечные токарные патроны и кулачки Schunk 920
