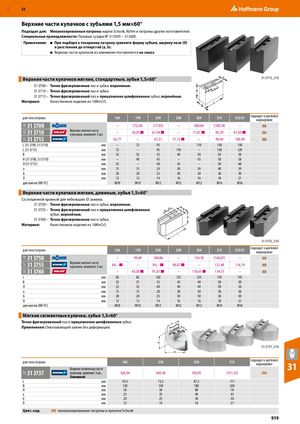

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 918
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Верхние части кулачков с зубьями 1,5 мм×60°
Подходит для: Механизированные патроны марки Schunk, Röhm и патроны других изготовителей.
Специальные принадлежности: Пазовые сухари № 313505 − 313605.
Примечание: ■ При подборе к токарному патрону сравните форму зубьев, ширину паза (D) и расстояния до отверстий (a, b). ■ Верхние части кулачков из алюминия поставляются на заказ.
Верхние части кулачков мягкие, стандартные, зубья 1,5×60° 31 3715_210 31 3700 – Точно фрезерованные паз и зубья, вороненые. 31 3710 – Точно фрезерованные паз и зубья. 31 3715 – Точно фрезерованный паз и прецизионно шлифованные зубья, воронёные.
Материал: Качественное изделие из 16MnCr5.
| для типа патрона | 165 | 170 | 210 | 250 | 254 | 315 | 315/21 | подходит к цветовой маркировке | |
| 33R 31 3700 | – | (72,28) | (77,03) | – | (88,64) | (106,18) | – | ||
| 32R 31 3710 | Верхние мягкие части кулачков, комплект 3 шт. | – | 58,29 ■ | 61,94 ■ | – | 71,07 ■ | 85,39 | 87,64 ■ | |
| 33T 31 3715 | 62,77 | – | 67,51 | 77,15 ■ | – | 96,44 | 106,09 | ||
| L (31 3700, 31 3710) | мм | – | 72 | 95 | – | 110 | 130 | 130 | |
| L (31 3715) | мм | 72 | – | 95 | 110 | – | 130 | 129 | |
| B | мм | 32 | 32 | 35 | 40 | 50 | 50 | 50 | |
| H (31 3700, 31 3710) | мм | – | 40 | 45 | – | 45 | 50 | 58 | |
| H (31 3715) | мм | 32 | – | 40 | 42 | – | 50 | 60 | |
| a | мм | 15 | 15 | 24 | 30 | 30 | 40 | 39 | |
| b | мм | 20 | 20 | 25 | 30 | 30 | 30 | 30 | |
| D | мм | 12 | 12 | 14 | 16 | 16 | 18 | 21 | |
| длявинтов DIN912 | M10 | M10 | M12 | M12 | M12 | M14 | M16 |
Верхние части кулачков мягкие, длинные, зубья 1,5×60°
Со скошенной кромкой для небольших ⌀ зажима. 31 3750 – Точно фрезерованные паз и зубья, вороненые. 31 3755 – Точно фрезерованный паз и прецизионно шлифованные зубья, воронёные. 31 3760 – Точно фрезерованные паз и зубья.
Материал: Качественное изделие из 16MnCr5.
31 3755_210
| для типа патрона | 165 | 170 | 210 | 250 | 254 | 315 | 315/21 | подходит к цветовой маркировке | |
| 33R 31 3750 | – | 99,48 | 108,06 | – | 134,76 | (166,07) | – | ||
| 33T 31 3755 | Верхние мягкие части кулачков, комплект 3 шт. | 84,– ■ | – | 84,– ■ | 98,07 ■ | – | 121,48 | 116,74 | |
| 32R 31 3760 | – | 83,58 ■ | 91,01 ■ | – | 110,65 ■ | 134,73 | – | ||
| L | мм | 82 | 82 | 102 | 125 | 125 | 145 | 145 | |
| B | мм | 32 | 31 | 35 | 42 | 40 | 50 | 50 | |
| H | мм | 32 | 32 | 40 | 40 | 40 | 50 | 50 | |
| a | мм | 15 | 15 | 20 | 30 | 30 | 30 | 30 | |
| b | мм | 20 | 20 | 25 | 30 | 30 | 30 | 30 | |
| D | мм | 12 | 12 | 14 | 16 | 16 | 18 | 21 | |
| для винтов DIN 912 | M10 | M10 | M12 | M12 | M12 | M14 | M16 |
Мягкие сегментные кулачки, зубья 1,5×60°
Точно фрезерованный паз и прецизионно шлифованные зубья.
Применение: Охватывающий зажим без деформации.
31 3737_210
| для типа патрона | 165 | 210 | 250 | 315 | подходит к цветовой маркировке | |
| 33T 31 3737 | Верхние сегментные части кулачков, комплект 3 шт., Алюминий | 326,94 | 449,40 | 550,95 | (751,33) | |
| L | мм | 59,5 | 72,5 | 87,5 | 117 | |
| B | мм | 120 | 140 | 180 | 240 | |
| H | мм | 58 | 58 | 80 | 78 | |
| a | мм | 25 | 35 | 40 | 45 | |
| b | мм | 20 | 25 | 30 | 30 | |
| D | мм | 12 | 14 | 16 | 21 | |
| Цвет. код: | механизированные патроны и кул | ачки Schunk |
