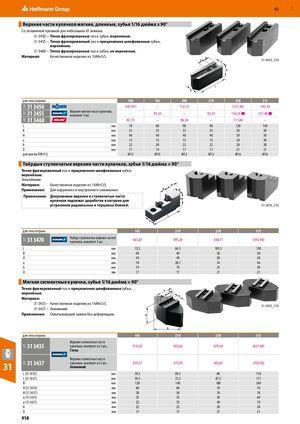

Верхние части кулачков мягкие, длинные, зубья 1/16 дюйма х 90°
Со скошенной кромкой для небольших ⌀ зажима. 31 3450 – Точно фрезерованные паз и зубья, вороненые. 31 3455 – Точно фрезерованный паз и прецизионно шлифованные зубья, воронёные. 31 3460 – Точно фрезерованные паз и зубья, не вороненые.
Материал: Качественное изделие из 16MnCr5. 31 3455_210
| для типа патрона | 160 | 165 | 200 | 210 | 250 | 315 | |
| 33R 31 3450 | (107,97) | – | 112,12 | – | (137,30) | 145,34 | |
| 33T 31 3455 | Верхние мягкие части кулачков, комплект 3 шт. | – | 93,33 | – | 93,33 | 116,74 ■ | 121,48 ■ |
| 32R 31 3460 | 87,75 | – | 96,34 | – | 111,84 | – | |
| L | мм | 78 | 80 | 98 | 98 | 120 | 140 |
| B | мм | 35 | 35 | 35 | 35 | 50 | 50 |
| H | мм | 40 | 40 | 40 | 40 | 50 | 50 |
| a | мм | 15 | 15 | 15 | 15 | 20 | 30 |
| b | мм | 22 | 20 | 22 | 22 | 28 | 28 |
| D | мм | 17 | 14 | 17 | 17 | 21 | 21 |
| для винтов DIN 912 | M12 | M10 | M12 | M12 | M16 | M16 |
Твёрдые ступенчатые верхние части кулачков, зубья 1/16 дюйма × 90°
Точно фрезерованный паз и прецизионно шлифованные зубья, воронёные. Закалённые.
Материал: Качественное изделие из 16MnCr5.
Применение: Для наружного и внутреннего зажимания. Примечание: Докупаемые верхние и ступенчатые части кулачков подлежат доработке в патроне для устранения радиальных и торцевых биений. 31 3470_210
| для типа патрона | 165 | 210 | 250 | 315 | |
| 33T 31 3470 | Набор ступенчатых верхних частей кулачков, комплект 3 шт. | 365,87 | 395,20 | 438,71 | (592,94) |
| L | мм | 72,5 | 84,3 | 103,5 | 128 |
| B | мм | 40 | 40 | 50 | 50 |
| H | мм | 49 | 49 | 58 | 58 |
| a | мм | 18 | 28,7 | 34 | 46 |
| b | мм | 19 | 19 | 25 | 30 |
| D | мм | 17 | 17 | 21 | 21 |
Мягкие сегментные кулачки, зубья 1/16 дюйма × 90°
Точно фрезерованный паз и прецизионно шлифованные зубья, воронёные.
Материал: 31 3435 – Качественное изделие из 16MnCr5. 31 3435_210 31 3437 – Алюминий
Применение: Охватывающий зажим без деформации.
| для типа патрона | 165 | 210 | 250 | 315 | |
| 33T 31 3435 | Верхние сегментные части кулачков, комплект из 3 шт., Сталь | 310,26 | 343,62 | 479,34 | (627,49) |
| 33T 31 3437 | Верхние сегментные части кулачков, комплект из 3 шт., Алюминий | 339,37 | 375,59 | 503,67 | (709,50) |
| L (31 3435) | мм | 59,5 | 69,5 | 80 | 110 |
| L (31 3437) | мм | 59,5 | 72,5 | 87,5 | 117 |
| B | мм | 120 | 140 | 180 | 240 |
| H (31 3435) | мм | 60 | 60 | 70 | 70 |
| H (31 3437) | мм | 58 | 58 | 78 | 78 |
| a (31 3435) | мм | 25 | 35 | 30 | 60 |
| a (31 3437) | мм | 22 | 35 | 40 | 70 |
| b | мм | 22 | 22 | 28 | 28 |
| D | мм | 17 | 17 | 21 | 21 |
