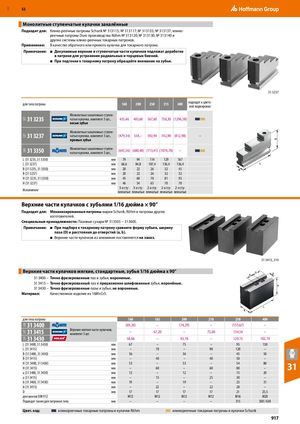

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 916
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Монолитные ступенчатые кулачки закалённые
Подходит для: Клино-реечные патроны Schunk № 313115; № 313117; № 313135; № 313137, клинореечные патроны Duro производства Röhm № 313120; № 313130; № 313140 и другие системы клино-реечных токарных патронов.
Применение: В качестве обратного или прямого кулачка для токарного патрона.
Примечание: Докупаемые верхние и ступенчатые части кулачков подлежат доработке в патроне для устранения радиальных и торцевых биений.
- При подгонке к токарному патрону обращайте внимание на зубья.
31 3237
| для типа патрона | 160 | 200 | 250 | 315 | 400 | подходит к цвето- вой маркировке | |
| 33T 31 3235 | Монолитные закаленные ступен- чатые кулачки, комплект 3 шт., косые зубья | 435,46 | 483,60 | 567,60 | 758,30 | (1296,58) | |
| 33T 31 3237 | Монолитные закаленные ступен- чатые кулачки, комплект 3 шт., прямые зубья | (479,34) | 534,– | 592,94 | 742,90 | (812,98) | – |
| 33R 31 3350 | Монолитные закаленные ступен- чатые кулачки, комплект 3 шт., | (645,56) | (680,40) | (713,41) | (1074,70) | – | |
| L (31 3235, 31 3350) | мм | 79 | 94 | 114 | 129 | 167 | |
| L (31 3237) | мм | 66,6 | 84,8 | 107,4 | 136,4 | 136,4 | |
| B (31 3235, 31 3350) | мм | 20 | 22 | 26 | 32 | 45 | |
| B (31 3237) | мм | 20 | 22 | 26 | 32 | 32 | |
| H (31 3235, 31 3350) | мм | 45 | 60 | 70 | 81 | 93 | |
| H (31 3237) | мм | 46 | 54 | 65 | 70 | 70 | |
| Исполнение | 3-х сту- пенчатые | 3-х сту- пенчатые | 2-х сту- пенчатые | 2-х сту- пенчатые | 2-х сту- пенчатые |
Верхние части кулачков с зубьями 1/16 дюйма × 90°
Подходит для: Механизированные патроны марки Schunk, Röhm и патроны других изготовителей.
Специальные принадлежности: Пазовые сухари № 313505 − 313605.
Примечание: При подборе к токарному патрону сравните форму зубьев, ширину паза (D) и расстояния до отверстий (a, b).
- Верхние части кулачков из алюминия поставляются на заказ.
31 3415_210
Верхние части кулачков мягкие, стандартные, зубья 1/16 дюйма х 90°
31 3400 – Точно фрезерованные паз и зубья, вороненые. 31 3415 – Точно фрезерованный паз и прецизионно шлифованные зубья, воронёные. 31 3430 – Точно фрезерованные пазы и зубья, не вороненые.
Материал: Качественное изделие из 16MnCr5.
| для типа патрона | 160 | 165 | 200 | 210 | 250 | 400 | |
| 33R 31 3400 | (69,26) | – | (74,29) | – | (155,67) | – | |
| 33T 31 3415 | Верхние мягкие части кулачков, комплект 3 шт. | – | 67,20 | – | 75,60 | 134,54 | – |
| 32R 31 3430 | 58,66 | – | 63,18 | – | 120,15 | 182,19 | |
| L (31 3400, 31 3430) | мм | 67 | – | 75 | – | 95 | 130 |
| L (31 3415) | мм | – | 70 | – | 90 | 120 | – |
| B (31 3400, 31 3430) | мм | 36 | – | 36 | – | 45 | 50 |
| B (31 3415) | мм | – | 40 | – | 40 | 50 | – |
| H (31 3400, 31 3430) | мм | 53 | – | 53 | – | 54 | 80 |
| H (31 3415) | мм | – | 60 | – | 60 | 80 | – |
| a (31 3400, 31 3430) | мм | 12 | – | 12 | – | 15 | 20 |
| a (313415) | мм | – | 15 | – | 25 | 30 | – |
| b (313400, 313430) | мм | 19 | – | 19 | – | 25 | 31 |
| b (313415) | мм | – | 22 | – | 22 | 28 | – |
| D | мм | 17 | 17 | 17 | 17 | 21 | 25,5 |
| длявинтов DIN912 | M12 | M12 | M12 | M12 | M16 | M20 | |
| Подходит также для | патроновтипа мм | – | – | – | – | 315 | 500 / 630 |
