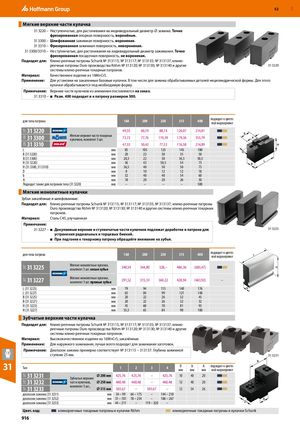

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 915
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Мягкие верхние части кулачка
31 3220 – Неступенчатые, для растачивания на индивидуальный диаметр ⌀ зажима. Точно фрезерованная опорная поверхность, воронёные. 31 3300 – Шлифованная зажимная поверхность, вороненая. 31 3310 – Фрезерованная зажимная поверхность, невороненая. 31 3300/3310 – Не ступенчатые, для растачивания на индивидуальный диаметр зажимания. Точно фрезерованная посадочная поверхность, не вороненая.
Подходит для: Клино-реечные патроны Schunk № 313115; № 313117; № 313135; № 313137, клинореечные патроны Duro производства Röhm № 313120; № 313130; № 313140 и другие 31 3220 системы клино-реечных токарных патронов.
Материал: Качественное изделие из 16MnCr5.
Применение: Для установки на закаленные базовые кулачки. В том числе для зажима обрабатываемых деталей нецилиндрической формы. Для этого кулачки обрабатываются под необходимую форму.
Примечание: Верхние части кулачков из алюминия поставляются на заказ. 31 3310 – ■ Разм. 400 подходит и к патрону размером 500.
| для типа патрона | 160 | 200 | 250 | 315 | 400 | подходит к цвето- вой маркировке | ||
| 33T 31 3220 | 49,55 | 60,74 | 88,74 | 126,07 | 214,81 | |||
| 33R 31 3300 | Мягкие верхние части токарных кулачков, комплект 3 шт. | 73,73 | 77,76 | 119,39 | 179,36 | 355,79 | ||
| 32R 31 3310 | 47,33 | 50,42 | 77,53 | 116,58 | 214,89 | |||
| L | мм | 85 | 105 | 125 | 145 | 180 | ||
| B (31 3220) | мм | 20 | 22 | 30 | 35 | 50 | ||
| B (31 3300) | мм | 20,3 | 22 | 30 | 34,3 | 50,5 | ||
| H (31 3220) | мм | 36 | 43 | 50,5 | 54 | 73 | ||
| H (31 3300, 31 3310) | мм | 36,5 | 40 | 50 | 50 | 73 | ||
| D | мм | 8 | 10 | 12 | 12 | 18 | ||
| b | мм | 32 | 40 | 40 | 54 | 60 | ||
| A | мм | 18 | 20 | 20 | 26 | 30 | ||
| Подходит также для | патронов типа | (31 3220) мм | – | – | – | – | 500 |
Мягкие монолитные кулачки
Зубья закалённые и шлифованные.
Подходит для: Клино-реечные патроны Schunk № 313115; № 313117; № 313135; № 313137, клино-реечные патроны Duro производства Röhm № 313120; № 313130; № 313140 и другие системы клино-реечных токарных патронов.
Материал: Сталь C45, улучшенная
Примечание:
31 3227 – Докупаемые верхние и ступенчатые части кулачков подлежат доработке в патроне для 31 3225
устранения радиальных и торцевых биений. ■ При подгонке к токарному патрону обращайте внимание на зубья.
| для типа патрона | 160 | 200 | 250 | 315 | 400 | подходит к цвето- вой маркировке | |
| 33T 31 3225 | Мягкие монолитные кулачки, комплект 3 шт.косые зубья | 340,54 | 344,80 | 328,– | 486,36 | (685,47) | |
| 33T 31 3227 | Мягкие монолитные кулачки, комплект 3 шт.прямые зубья | 291,52 | 315,33 | 360,22 | 428,94 | (463,92) | – |
| L (31 3225) | мм | 79 | 94 | 115 | 140 | 176 | |
| L (31 3227) | мм | 65 | 84 | 99 | 121 | 148 | |
| B (31 3225) | мм | 20 | 22 | 26 | 32 | 45 | |
| B (31 3227) | мм | 20 | 22 | 26 | 32 | 32 | |
| H (31 3225) | мм | 45 | 60 | 70 | 81 | 93 | |
| H (31 3227) | мм | 55,5 | 65 | 84 | 90 | 100 |
Зубчатые верхние части кулачка
| Подходит для: | Клино-реечные патроны Schunk № 313115; № 313117; № 313135; № 313137, клино- |
| реечные патроны Duro производства Röhm № 313120; № 313130; № 313140 и другие | |
| системы клино-реечных токарных патронов. | |
| Материал: | Высококачественное изделие из 16MnCr5, закалённые. |
| Применение: | Для наружного зажимания, лучше всего подходит для зажимания заготовок. |
| Примечание: | Диапазон зажима примерно соответствует № 313115 − 313137. Глубина зажимной |
| 31 3231 ступени 25 мм. | |
| 31 | |
| подходит к цвето- A b D |
Тип 1 2 3 4
мм мм мм вой маркировке
| 31 3231 | ⌀ 200 мм | 425,76 | 425,76 | – | 425,76 | 10 | 40 | 20 | ||||
| 31 3232 | Зубчатые верхние | |||||||||||
| части кулачков, | ⌀ 250 мм | 460,48 | 460,48 | – | 460,48 | 12 | 40 | 20 | ||||
| 31 3233 | комплект 3 шт., | |||||||||||
| ⌀ 315 мм | 503,67 | – | 503,67 | – | 12 | 54 | 26 | |||||
| диапазон зажима (31 3231) | мм 34 – 99 | 64 – 175 | – | 144 – 210 | ||||||||
| диапазон зажима (31 3232) | мм 31 – 101 78 – 234 | – | 186 – 267 | |||||||||
| диапазон зажима (31 3233) | мм 44 – 211 | – | 119 – 320 | – |
