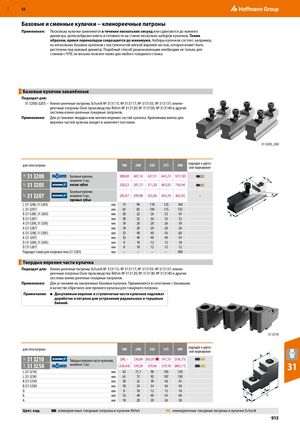

Базовые и сменные кулачки − клинореечные патроны
Применение: Поскольку кулачки заменяются в течение нескольких секунд или сдвигаются до нужного диаметра, целесообразно иметь в готовности на станке несколько наборов кулачков. Таким образом, время переналадки сокращается до минимума. Наборы кулачков состоят, например, из нескольких базовых кулачков с неступенчатой мягкой верхней частью, которая может быть расточена под нужный диаметр. Подобный способ рационализации необходим не только для станков с ЧПУ, он весьма полезен также для любого токарного станка.
Базовые кулачки закалённые
Подходит для: 31 3200/3205 – Клино-реечные патроны Schunk № 313115; № 313117; № 313135; № 313137, клинореечные патроны Duro производства Röhm № 313120; № 313130; № 313140 и другие системы клино-реечных токарных патронов.
Применение: Для установки твердых или мягких верхних частей кулачка. Крепежные винты для верхних частей кулачка входят в комплект поставки.
31 3205_200
| для типа патрона | 160 | 200 | 250 | 315 | 400 | подходит к цвето- вой маркировке | |||
| 33R 31 3200 | Базовые кулачки, | 388,80 | 407,14 | 427,31 | 643,72 | 1017,85 | |||
| 33T 31 3205 | комплект 3 шт., косые зубья | 238,22 | 281,73 | 311,20 | 463,92 | 756,94 | |||
| 33T 31 3207 | Базовые кулачки, комплект 3 шт., прямые зубья | 285,87 | 299,98 | 355,96 | 445,74 | 463,92 | – | ||
| L (31 3200, 31 3205) | мм | 74 | 90 | 110 | 125 | 160 | |||
| L (31 3207) | мм | 65 | 85 | 104 | 115 | 125 | |||
| B (31 3200, 31 3205) | мм | 20 | 22 | 26 | 32 | 45 | |||
| B (31 3207) | мм | 20 | 22 | 26 | 32 | 32 | |||
| A (31 3200, 31 3205) | мм | 18 | 20 | 20 | 26 | 30 | |||
| A (31 3207) | мм | 18 | 20 | 20 | 20 | 26 | |||
| b (313200, 313205) | мм | 32 | 40 | 40 | 54 | 60 | |||
| b (313207) | мм | 32 | 40 | 40 | 40 | 54 | |||
| D (313200, 313205) | мм | 8 | 10 | 12 | 12 | 18 | |||
| D (313207) | мм | 8 | 10 | 12 | 12 | 12 | |||
| Подходит также для | патроновтипа | (313205) | мм | – | – | – | – | 500 |
Твердые верхние части кулачка
Подходит для: Клино-реечные патроны Schunk № 313115; № 313117; № 313135; № 313137, клинореечные патроны Duro производства Röhm № 313120; № 313130; № 313140 и другие системы клино-реечных токарных патронов.
Применение: Для установки на закаленные базовые кулачки. Применяются в сочетании с базовыми в качестве обратного или прямого кулачка для токарного патрона.
Примечание: ■ Докупаемые верхние и ступенчатые части кулачков подлежат доработке в патроне для устранения радиальных и торцевых биений.
31 3210
| для типа патрона | 160 | 200 | 250 | 315 | 400 | подходит к цвето- вой маркировке | ||
| 33T 31 3210 | Твёрдые верхние части | кулачков, | 206,– | 236,84 | 262,05 ■ | 347,55 | (536,75) | |
| 33R 31 3250 | комплект 3 шт. | (326,44) | 339,28 | 359,46 | 539,18 | (805,11) | ||
| L (31 3210) | мм | 63 | 71,7 | 90 | 105 | 130 | ||
| L (31 3250) | мм | 63 | 72 | 92 | 107 | 130 | ||
| B (31 3210) | мм | 20 | 22 | 30 | 36 | 45 | ||
| B (31 3250) | мм | 20 | 24 | 34 | 36 | 50 | ||
| D | мм | 8 | 10 | 12 | 12 | 18 | ||
| b | мм | 32 | 40 | 40 | 54 | 60 | ||
| A | мм | 18 | 20 | 20 | 26 | 30 |
