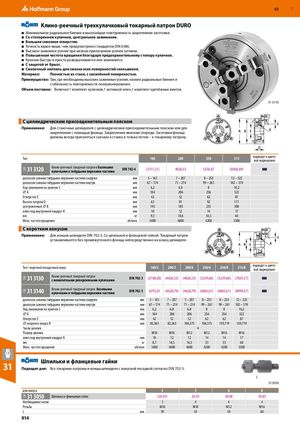

33R33R33R33R RUE 52 ​  Клино-реечный трехкулачковый токарный патрон DURO ■ Минимальное радиальное биение и высочайшая повторяемость закрепления заготовки. ■ Со стопорением кулачков, центральное зажимание. ■ Большое сквозное отверстие. ■ Точность вдвое выше, чем предусмотрено стандартом DIN 6386. ■ Высокое зажимное усилие при низком прилагаемом усилии затяжки. ■ Повышенная частота вращения благодаря предохранительному стопору кулачков. ■ Кулачки быстро и просто разворачиваются или заменяются. ■ С защитой от брызг. ■ Смазочный ниппель для смазки всех поверхностей скольжения. Материал: Полностью из стали, с закалённой поверхностью. Преимущество: Там, где необходимы высокие зажимные усилия, низкие радиальные биения и стабильность повторяемости позиционирования. Объем поставки: Включая:1 комплект кулачков,1 затяжной ключ,1 комплект крепёжных винтов. 31 3110 С цилиндрическим присоединительным пояском ​ Применение: Для станочных шпинделей с цилиндрическим присоединительным пояском или для закрепления с помощью фланца. Закрепление винтами спереди. Заготовки фланца должны всегда пригоняться сначала к станку и только потом – к токарному патрону. Тип 160 200 250 315 подходит к цвето-вой маркировке 31 3120 Клино-реечный токарный патрон с базовымикулачками и твёрдыми верхними частямиDIN 702-4(3751,21)4026,535256,87 (8560,69) диапазон зажима твёрдыми верхними частями снаружи мм 5 – 161 7 – 207 8 – 253 12 – 323 ​ диапазон зажима твёрдыми верхними частями внутри мм 67 – 174 71 – 214 99 – 261 102 – 319 ​ Ход зажимания на кулачок S мм 6,2 6,8 8 10,2 ​ ⌀ A мм 164 206 256 322 ​ Отверстие E мм 42 52 62 87 ​ Высота патрона D мм 63 81 92 111 ​ центровочный ⌀ B мм 145 185 235 300 ​ ключ под внутренний квадрат K мм 10 12 14 17 ​ вес кг 9,3 18,6 34,5 64 ​ Макс. частота вращенияоб/мин 5400 4600 4200 3300 ​ С коротким конусом ​ Применение: Для концов шпинделя DIN 702-3. Со шпилькой и фланцевой гайкой. Токарный патрон устанавливается без промежуточного фланца непосредственно на конец шпинделя. Тип / короткий посадочный конус 160/5 200/5 200/6 250/6 250/8 315/8 подходит к цвето-вой маркировке 31 3130 Клино-реечный токарный патронс монолитными реверсивными кулачкамиDIN 702-3(3708,20)(4026,53)(4026,53)(5239,66) (5239,66) (7829,37) 31 3140 Клино-реечный токарный патрон базовымикулачками и твёрдыми верхними частямиDIN 702-34293,25(4628,79)(4628,79)(6065,61)(6065,61)(8999,47) диапазон зажима твёрдыми верхними частями снаружи мм 5 – 161 7 – 207 7 – 207 8 – 253 8 – 253 12 – 323 ​ диапазон зажима твёрдыми верхними частями внутри мм 67 – 174 71 – 214 71 – 214 99 – 261 99 – 261 102 – 319 ​ Ход зажимания на кулачок S мм 6,2 6,8 6,8 8 8 10,2 ​ ⌀ A мм 164 206 206 256 256 322 ​ Отверстие E мм 42 52 52 62 62 87 ​ ⌀ опорного конуса B мм 82,563 82,563 106,375 106,375 139,719 139,719 ​ Число шпилек 4 ​ Размер шпилек M10 M10 M12 M12 M16 M16 ​ ключ под внутренний квадрат K мм 10 12 12 14 14 17 ​ вес кг 8,7 16,5 16,5 33 33 60 ​ Макс. частота вращенияоб/мин 5400 4600 4600 4200 4200 3300 ​ ​  Шпильки и фланцевые гайки 31 Подходит для: Все токарные патроны и концы шпинделя с конусной посадкой согласно DIN 702-3. L 31 3050 для конуса 4 5 6 8 31 3050 Шпилька и фланцевая гайка (26,93) 26,93 30,98 39,83 Необходимое число 3 4 4 4 Резьба M10 M10 M12 M16 L мм 39 43 50 60 914
