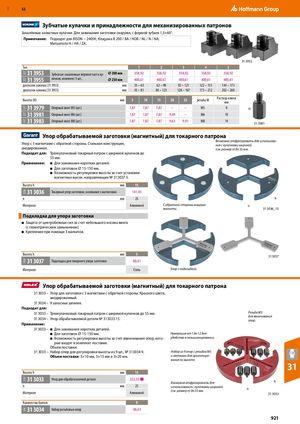

RUE 33T33T33T33T33T31W31W31V31V 52 ​  Зубчатые кулачки и принадлежности для механизированных патронов Закалённые захватные кулачки. Для зажимания заготовки снаружи, с формой зубьев 1,5×60°. Примечание: Подходят для BISON − 2405K; Kitagawa B 200 / BA / HOB / NL / N / NA; Matsumoto H / HA / ZA. 31 3953 Тип 1 2 3 4 5 31 3953 Зубчатые закаленные верхние части ку- ⌀ 200 мм 358,92 358,92 358,92 358,92 358,92 31 3955 лачков, комплект 3 шт., ⌀ 250 мм 400,61 400,61 400,61 400,61 400,61 диапазон зажима (31 3953) мм 35 – 63 62 – 90 92 – 121 122 – 151 144 – 173 диапазон зажима (31 3955) мм 43 – 81 84 – 123 128 – 167 173 – 212 202 – 260 Высота (Н) мм 5 10 15 20 25 резьба М Раствор ключамм 31 3979 Опорный винт M5 (шт.) 7,87 7,87 7,87 – – M5 8 H 31 3981 Опорный винт M6 (шт.) 7,87 7,87 7,87 9,49 – M6 10 31 3983 Опорный винт M8 (шт.) 7,87 7,87 7,87 9,63 9,91 M8 14 31 3981 ​  Упор обрабатываемой заготовки (магнитный) для токарного патрона Упор с 3 магнитами с обратной стороны. Стальная конструкция, Возможно отфрезеровать для использова-ния с кулачками шириной анодированная. (см. размер n) до 55 мм. Подходит для: Трехкулачковый токарный патрон с шириной кулачков до 55 мм. Применение: ■ Для зажимания коротких деталей. ■ Для заготовок ⌀ 15-150 мм. ■ Возможность регулировки высоты за счет установки магнитных высок. направляющих № 313037 5. Высота h мм 15 31 3036 Токарный упор заготовки, основание с магнитами 141,45 n мм 25 h Материал Алюминий С обратной стороны мощные n магниты. 31 3036_15 Подкладка для упора заготовки ​ ■ Защита от центробежных сил за счет небольшого носика винта (с геометрическим замыканием). ■ Крепление при помощи 3 магнитов. Высота h мм 5 31 3037 31 3037 Подкладка для токарного упора заготовки 60,41 Материал Сталь Упор с подкладкой. ​  Упор обрабатываемой заготовки (магнитный) для токарного патрона 31 3033 – Упор для заготовки с 3 магнитами с обратной стороны. Красного цвета, анодированный. 31 3034 – 9 запасных шпилек. Подходит для: 31 3033 – Трехкулачковый токарный патрон с шириной кулачков до 55 мм. Резьба M5 31 3034 – Упор обрабатываемой детали № 313033 15. для ввинчиванияопор. Применение: 31 3033 – ■ Для зажимания коротких деталей. ■ Для заготовок ⌀ 15-150 мм. Нумерация от 1 до 12 для ■ Возможность регулировки высоты за счет ввинчивания опор, кото- удобства в позиционировании. рые входят в комплект поставки. Объем поставки: 31 3033 – Набор опор для регулировки высоты из 9 шт., № 313034 9. Набор из 9 опор с резьбой M5 Объем поставки: 3×10 мм, 3×15 мм и 3×20 мм. и метками для ориентиро- вания по высоте. 31 Высота h мм 15 31 3033 Упор для обрабатываемой детали 232,55 ■ Возможно отфрезеровать для h nМатериал мм 25Алюминий использования с кулачками шириной(см. размер n) до 55 мм.n 31 3033 Количество болтов 9 31 3034 Набор резьбовых опор 48,43 921
