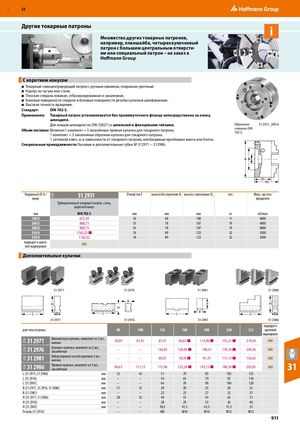

RUE 32W32W32W32W 32W 52 Другие токарные патроны i Множество других токарных патронов, например, планшайба, четырехкулачковый патрон с большим центральным отверсти- ем или специальный патрон – на заказ в Hoffmann Group С коротким конусом ​ ■ Токарный самоцентрирующий патрон с ручным зажимом, спирально-реечный. ■ Корпус из чугуна или стали. ■ Плоская спираль кованая, отбалансированная и закаленная. ■ Боковые поверхности спирали и боковые поверхности резьбы кулачков шлифованные. ■ Высокая точность вращения. Стандарт: DIN 702-3. Применение: Токарный патрон устанавливается без промежуточного фланца непосредственно на конец шпинделя. Для концов шпинделя по DIN 55027 со шпилькой и фланцевыми гайками. Обратная 31 2931_200-6 Объем поставки: Включая:1 комплект = 3 закалённых прямых кулачка для токарного патрона.1 комплект = 3 закаленных обратных кулачка для токарного патрона.сторона DIN702-3. 1 затяжной ключ, и, в зависимости от токарного патрона, необходимые крепёжные винты или болты. Специальные принадлежности: Базовые и дополнительные губки № 312971 − 312986. Наружный ⌀ A /конус 31 2931 Отверстие E высота без кулачков H1 высота с кулачками H2 вес Макс. частота­вращения Трёхкулачковый токарный патрон, сталь, ­короткий конус мм DIN 702-3 мм мм мм кг об/мин 160/5 672,50 42 68 100 9 4600 200/5 868,73 55 78 107 19 4000 200/6 868,73 55 78 107 19 4000 250/6 1162,52 ■ 76 89 123 32 3500 250/8 1162,52 76 89 123 32 3500 подходит к цвето-вой маркировке ​ ​ ​ ​ ​ Дополнительные кулачки ​ 31 2971 31 2976 31 2981 31 2986 B H H H H L B L L B L B 31 2971 31 2976 31 2981 31 2986 подходит к для типа патрона 80 100 125 160 200 250 315 цветовой маркировке 31 2971 Монолитные кулачки, комплект из 3 шт.,мягкие 76,09 81,41 81,41 96,63 ■ 115,96 ■ 155,21 ■ 219,24 31 2976 Базовые кулачки, комплект из 3 шт.,закалённые – – 126,83 128,04 ■ 148,57 178,16 ■ 269,36 31 2981 Набор верхних частей кулачков 3 шт.,мягкие – – 69,81 78,76 ■ 81,41 111,13 ■ 156,42 31 2986 Прямые кулачки, комплект из 3 шт.,закалённые 96,63 111,13 115,96 132,26 ■ 143,13 ■ 180,58 ■ 283,85 31 L (31 2971, 31 2986) мм 32 42 51 70 85 105 125 ​ L (31 2976) мм – – 54 65 79 92 110 ​ L (31 2981) мм – – 64 78 90 106 120 ​ B (31 2971, 31 2976, 31 2986) мм 11 15 20 20 25 28 32 ​ B (31 2981) мм – – 22 25 27 32 37 ​ H (31 2971, 31 2986) мм 28 32 40 53 54 63 73 ​ H (31 2976) мм – – 28 29 33 36 40 ​ H (31 2981) мм – – 38,5 41,5 43,5 51,5 55 ​ Резьба (31 2976) – – M8 M10 M10 M12 M12 ​ 911
