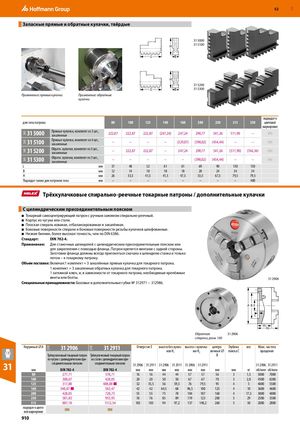

Запасные прямые и обратные кулачки, твёрдые
31 5000 H 31 5100
L B
Применение: прямые кулачки Применение: обратные кулачки
L
H 31 5200 B 31 5300
| для типа патрона | 80 | 100 | 125 | 140 | 160 | 200 | 250 | 315 | 350 | подходит к цветовой маркировке | ||
| 36R 31 5000 | Прямые кулачки, компле закаленные | кт из 3 шт., | 222,87 | 222,87 | 222,87 | (247,24) | 247,24 | 290,77 | 341,26 | 511,90 | – | |
| 36R 31 5100 | Прямые кулачки, компле закаленные | кт из 4 шт., | – | – | – | – | (329,07) | (390,02) | (454,44) | – | – | |
| 36R 31 5200 | Обратн. кулачки, компле закаленные | кт из 3 шт., | – | 222,87 | 222,87 | – | 247,24 | 290,77 | 341,26 | (511,90) | (764,36) | |
| 36R 31 5300 | Обратн. кулачки, компле закаленные | кт из 3 шт., | – | – | – | – | – | (390,02) | (454,44) | – | – | |
| L | мм | 37 | 48 | 52 | 61 | 61 | 69 | 90 | 130 | 130 | ||
| B | мм | 12 | 14 | 18 | 18 | 18 | 20 | 24 | 34 | 34 | ||
| H | мм | 26 | 33,5 | 41,5 | 41,5 | 47,5 | 53,5 | 67,5 | 79,5 | 79,5 | ||
| Подходит также для | патронов типа | мм | – | – | – | – | – | – | – | – | 400 |
Трёхкулачковые спирально-реечные токарные патроны / дополнительные кулачки
С цилиндрическим присоединительным пояском
- Токарный самоцентрирующий патрон с ручным зажимом спирально-реечный.
- Корпус из чугуна или стали.
- Плоская спираль кованая, отбалансированная и закалённая.
- Боковые поверхности спирали и боковые поверхности резьбы кулачков шлифованные.
- Низкие биения, более высокая точность, чем по DIN 6386.
Стандарт: DIN 702-4.
Применение: Для станочных шпинделей с цилиндрическим присоединительным пояском или для закрепления с помощью фланца. Патрон крепится винтами с задней стороны. Заготовки фланца должны всегда пригоняться сначала к шпинделю станка и только потом – к токарному патрону.
Объем поставки: Включая:1 комплект = 3 закалённых прямых кулачка для токарного патрона. 1 комплект = 3 закаленных обратных кулачка для токарного патрона. 1 затяжной ключ, и, в зависимости от токарного патрона, необходимые крепёжные винты или болты. 31 2906
Специальные принадлежности: Базовые и дополнительные губки № 312971 − 312986.
Обратная 31 2906 сторона, разм. 100
A B E C
H1 H2
| Наружный ⌀A мм | 32W 31 2906 Трёхкулачковый токарный патрон из чугуна с цилиндрическим при- соединительным пояском DIN 702-4 | 32W 31 2911 Трёхкулачковый токарный патрон из стали с цилиндрическим при- соединительным пояском DIN 702-4 | Отвер 31 2906 мм | стие E 31 2911 мм | высота б ков 31 2906 мм | ез кулач- H1 31 2911 мм | высота с ми 31 2906 мм | кулачка- H2 31 2911 мм | центро- вочный ⌀ B мм | Глубина пояска С мм | вес кг | Макс. ч вращ 31 2906 об/мин | астота ения 31 2911 об/мин |
| 80 | 277,71 | 378,71 | 16 | 16 | 44 | 44 | 57 | 57 | 56 | 3 | 1,5 | 5000 | 7000 |
| 100 | 300,67 | 428,05 | 20 | 20 | 50 | 50 | 67 | 67 | 70 | 3 | 2,8 | 4500 | 6300 |
| 125 | 317,88 | 488,88 ■ | 32 | 35,5 | 56 | 59,5 | 76 | 79,5 | 95 | 4 | 5 | 4000 | 5500 |
| 160 | 348,87 ■ | 563,47 | 42 | 42 | 64,5 | 68 | 96,5 | 100 | 125 | 4 | 10 | 3600 | 4600 |
| 200 | 428,05 | 728,73 | 55 | 55 | 75 | 78 | 104 | 107 | 160 | 4 | 17,5 | 3000 | 4000 |
| 250 | 581,83 | 955,95 | 76 | 76 | 85 | 89 | 119 | 123 | 200 | 5 | 29 | 2500 | 3500 |
| 315 | 887,10 | 1512,54 | 103 | 103 | 94 | 97,2 | 137 | 140,2 | 260 | 5 | 50 | 2000 | 2800 |
| подходит к цвето- вой маркировке |
