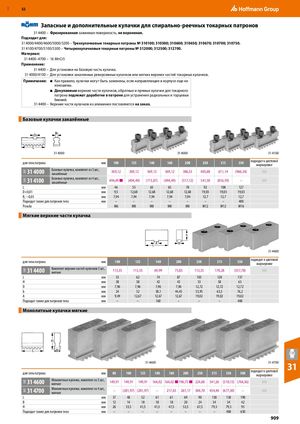

Запасные и дополнительные кулачки для спирально-реечных токарных патронов
31 4400 – Фрезерованная зажимная поверхность, не вороненая.
Подходит для: 31 4000/4400/4600/5000/5200 – Трехкулачковые токарные патроны № 310100; 310500; 310600; 310650; 310670; 310700; 310750. 31 4100/4700/5100/5300 – Четырехкулачковые токарные патроны № 312000; 312500; 312700.
Материал: 31 4400–4700 – 16 MnCr5
Применение: 31 4400 – Для установки на базовую часть кулачка. 31 4000/4100 – Для установки закаленных реверсивных кулачков или мягких верхних частей токарных кулачков.
Примечание: ■ Как правило, кулачки могут быть заменены, если направляющие в корпусе еще не изношены. ■ Докупаемые верхние части кулачков, обратные и прямые кулачки для токарного патрона подлежат доработке в патроне для устранения радиальных и торцевых биений. 31 4400 – Верхние части кулачков из алюминия поставляются на заказ.
Базовые кулачки закалённые
| 31 4000 | 31 4000 | 31 4100 | |
| подходит к цветовой |
| для типа патрона | мм | 100 | 125 | 140 | 160 | 200 | 250 | 315 | 350 | ||
| маркировке | |||||||||||
| 31 4000 | Базовые кулачки, комплект из 3 шт., | ||||||||||
| 369,12 | 369,12 | 369,12 | 369,12 | 386,53 | 405,68 | 611,14 | (966,34) | ||||
| закалённые | |||||||||||
| 31 4100 | Базовые кулачки, комплект из 4 шт., | ||||||||||
| 494,49 ■ | (494,49) | (713,87) | (494,49) | (517,12) | 541,50 | (816,59) | – | ||||
| закалённые | |||||||||||
| L | мм | 46 | 55 | 65 | 65 | 78 | 92 | 108 | 127 | ||
| D+0,01 | мм | 9,5 | 12,68 | 12,68 | 12,68 | 12,68 | 19,03 | 19,03 | 19,03 | ||
| B −0,05 | мм | 7,94 | 7,94 | 7,94 | 7,94 | 7,94 | 12,7 | 12,7 | 12,7 | ||
| 1 | |||||||||||
| Подходит также для патронов типа | мм | – | – | – | – | – | – | – | 400 | ||
| Резьба | M6 | M8 | M8 | M8 | M8 | M12 | M12 | M16 |
Мягкие верхние части кулачка
h A B L
| 31 4400 | ||||||||||
| для типа патрона | мм | 100 | 125 | 140 | 200 | 250 | 315 | 350 | подходит к цветовой маркировке | |
| 36R 31 4400 | Комплект верхних частей мягкие | кулачков 3 шт., | 113,35 | 113,35 | 69,99 | 73,83 | 113,35 | 170,28 | (337,78) | |
| L | мм | 53 | 62 | 74 | 87 | 103 | 120 | 137 | ||
| H | мм | 30 | 38 | 42 | 43 | 53 | 58 | 63 | ||
| D | мм | 7,96 | 7,96 | 7,96 | 7,96 | 12,72 | 12,72 | 12,72 | ||
| b | мм | 24 | 32 | 38,1 | 44,45 | 53,95 | 63,5 | 76,2 | ||
| A | мм | 9,49 | 12,67 | 12,67 | 12,67 | 19,02 | 19,02 | 19,02 | ||
| Подходит также для | патронов типа | мм | – | – | 160 | – | – | – | 400 |
Монолитные кулачки мягкие
H L B
31 4600 31 4700 31
| для типа патрона | мм | 80 | 100 | 125 | 140 | 160 | 200 | 250 | 315 | 350 | 500 | подходит к цветовой маркировке |
| 36R 31 4600 | Монолитные кулачки, комплект из 3 шт., мягкие | 149,91 | 149,91 | 149,91 | 164,02 | 164,02 ■ | 196,75 ■ | 224,60 | 341,26 | (510,15) | (764,36) | |
| 36R 31 4700 | Монолитные кулачки, комплект из 4 шт., мягкие | – | (201,97) | (201,97) | – | 217,65 | 261,17 | 304,70 | 454,44 | (677,30) | – | |
| L | мм | 37 | 48 | 52 | 61 | 61 | 69 | 90 | 130 | 130 | 190 | |
| B | мм | 12 | 14 | 18 | 18 | 18 | 20 | 24 | 34 | 34 | 42 | |
| H | мм | 26 | 33,5 | 41,5 | 41,5 | 47,5 | 53,5 | 67,5 | 79,5 | 79,5 | 95 | |
| Подходит также для | патронов типа мм | – | – | – | – | – | – | – | – | 400 | 630 |
