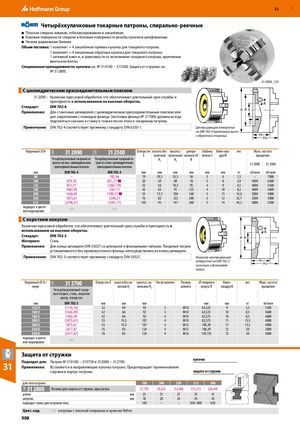

36R 36R36R 36R RUE 52 ​  Четырёхкулачковые токарные патроны, спирально-реечные ■ Плоская спираль кованая, отбалансированная и закалённая. ■ Боковые поверхности спирали и боковые поверхности резьбы кулачков шлифованные. ■ Низкие радиальные биения. Объем поставки: 1 комплект = 4 закалённых прямых кулачка для токарного патрона. 1 комплект = 4 закаленных обратных кулачка для токарного патрона. 1 затяжной ключ и, в зависимости от исполнения токарного патрона, крепежные винты или болты. Специальные принадлежности: кулачки см. № 314100 − 315300. Защита от стружки см. № 312800. 31 2000_125 С цилиндрическим присоединительным пояском 31 2500 – Кузнечно-прессовой обработки, что обеспечивает длительный срок службы и пригодность к использованию на высоких оборотах. K Стандарт: DIN 702-4. Применение: Для станочных шпинделей с цилиндрическим присоединительным пояском или A B E для закрепления с помощью фланца. Заготовки фланца № 317000 должны всегда подгоняться сначала к станку и только после этого к токарному патрону. C Примечание: DIN 702-4 соответствует прежнему стандарту DIN 6350-1. Центрирующее отверстие по DIN 702-4 (крепежный винт с обратной стороны). H1 H2 Наружный ⌀A 31 2000 31 2500 Отверстие высота без высота с центро- Глубина Ключ-ква- весEкулачковкулачками вочный ⌀пояска СдратКМакс. частота­вращения Четырёхкулачковый токарный па- Четырёхкулачковый токарный па-трон из чугуна с цилиндрическимтрон из стали с цилиндрическимH1H2B 31 2000 31 2500 присоединительным пояском присоединительным пояском мм DIN 702-4 DIN 702-4 мм мм мм мм мм мм кг об/мин об/мин 80 – 782,94 19 39,5 53,5 56 3 6 1,3 – 7000 100 679,70 851,77 ■ 20 50 68 70 3 8 2,9 4500 6300 125 851,77 (1061,70) 32 56 78,5 95 4 9 4,5 4000 5500 160 1087,50 1361,11 42 65 91 125 4 10 8,2 3600 4600 200 1426,49 1789,57 ■ 55 73,5 106 160 4 11 14,6 3000 4000 250 1875,61 2340,21 76 82 122 200 5 12 25,7 2500 3000 315 (2796,21) (3501,71) 103 95 141 260 5 14 44,2 2000 2300 подходит к цвето-вой маркировке ​ ​ ​ ​ ​ ​ ​ ​ ​ С коротким конусом Кузнечно-прессовой обработки, что обеспечивает длительный срок службы и пригодность к использованию на высоких оборотах. K Стандарт: DIN 702-3. A BE Материал: Сталь Применение: Для конца шпинделя DIN 55027 со шпилькой и фланцевыми гайками. Токарный патрон устанавливается без промежуточного фланца непосредственно на конец шпинделя. Примечание: DIN 702-3 соответствует прежнему стандарту DIN 55027. Конусное центрирующее отверстие по DIN 702-3(шпилька и фланцевая H1 H2 гайка). Наружный ⌀ A /конус 31 2700Четырёхкулачковый токар-Отверстие Eвысота без ку- высота с ку- Число шпилеклачков H1лачками H2Размер­шпилек⌀ опорногоКлюч-­конуса BквадратКвесМакс. частотавращения ный патрон, сталь, конусное центр. отверстие мм DIN 702-3 мм мм мм ​ ​ мм мм кг об/мин 125/4 (1116,76) 32 69 93 3 M10 63,525 9 5,5 5500 160/4 (1426,49) 42 66 92 3 M10 63,525 10 8,5 4600 160/5 1426,49 42 66 92 4 M10 82,575 10 8,5 4600 200/5 (1875,61) 55 74,5 107 4 M10 82,575 11 15,5 4000 200/6 1875,61 55 74,5 107 4 M12 106,39 11 15,5 4000 250/6 2477,87 76 83 124 4 M12 106,39 12 30 3000 250/8 (2477,87) 76 83 124 4 M16 139,735 12 30 3000 подходит к цвето-вой маркировке ​ ​ ​ ​ ​ ​ ​ ​ ​ ​Защита от стружки Подходит для: Патрон № 310100 − 310750 и 312000 − 312700. кулачок 31 Применение: Вставляется в направляющие кулачка патрона. Предотвращает проникновение стружки в корпус патрона. защита от стружки для типа патрона 160 200 250 315 500 31 2800 Вставка для защиты от стружки, одна штука (7,79) (9,65) (12,06) (15,21) (24,44) длина мм 23 21 27 35 41 ширина мм 18 20 24 34 42 подходит также для патронов типа 140 – – 350 / 400 630 Цвет. код:  патроны с плоской спиралью и кулачки Röhm 908
