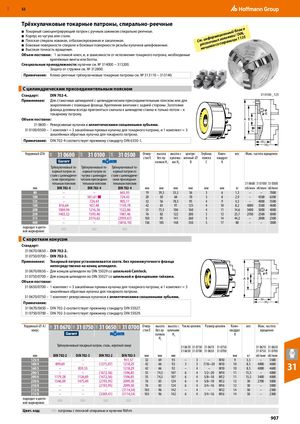

Трёхкулачковые токарные патроны, спирально-реечные

  • Токарный самоцентрирующий патрон с ручным зажимом спирально реечные.
  • Корпус из чугуна или стали. ормационный блок о ах / DIN,
  • Плоская спираль кованая, отбалансированная и закаленная. См. инф Боковые поверхности спирали и боковые поверхности резьбы кулачков шлифованные. расточных головко страницы 1135 Высокая точность вращения. начиная с

Объем поставки: 1 затяжной ключ, и, в зависимости от исполнения токарного патрона, необходимые крепёжные винты или болты.

Специальные принадлежности: кулачки см. № 314000 − 315200. Защита от стружки см. № 312800.

Примечание: Клино-реечные трёхкулачковые токарные патроны см. № 313110 − 313140.

  • цилиндрическим присоединительным пояском

Стандарт: DIN 702-4. 31 0100 _125

Применение: Для станочных шпинделей с цилиндрическим присоединительным пояском или для закрепления с помощью фланца. Крепление винтами с задней стороны. Заготовки фланца должны всегда пригоняться сначала к шпинделю станка и только потом – к токарному патрону. K

Объем поставки: A B E 31 0600 – Реверсивные кулачки с эллиптическими скошенными зубьями. 31 0100/0500 – 1 комплект = 3 закалённых прямых кулачка для токарного патрона, и 1 комплект = 3 C закалённых обратных кулачка для токарного патрона.

Примечание: DIN 702-4 соответствует прежнему стандарту DIN 6350-1.H
1
H2
Наружный ⌀A31 060031 010031 0500Отвер-высотавысота сцентро-ГлубинаКлюч-весМакс. частота вращения
стие Eбез ку-кулачка-вочный ⌀пояскаквадрат
лачков Hми HBСК
12
Трёхкулачковый то-Трёхкулачковый то-Трёхкулачковый то-
карный патрон изкарный патрон изкарный патрон из
стали с цилиндриче-чугуна с цилиндри-стали с цилиндриче-
ским присоедини-ческим присоедини-ским присоедини-
тельным пояскомтельным пояскомтельным пояском31 0600 31 0100 31 0500
ммDIN 702-4DIN 702-4DIN 702-4ммммммммммммкгоб/мин об/мин об/мин
80––665,931939,553,556361,3––7000
100–581,61 ■724,4320506870382,9–45006300
125–724,43905,11325678,595494,5–40005500
160816,64927,481159,784265911254108,2400035004600
2001069,941216,561522,865573,510616041114,6340030004000
2501403,521593,401987,46768212220051225,7270025003000
315–2374,62(2959,67)1039514126051444,2–20002300
400––(5816,10)13610514833051780––1800

подходит к цвето- вой маркировке

  • коротким конусом

Стандарт: 31 0670/0650 – DIN 702-2. 31 0750/0700 – DIN 702-3. Применение: Токарный патрон устанавливается соотв. без промежуточного фланца непосредственно на конец шпинделя. 31 0670/0650 – Для концов шпинделя по DIN 55029 со шпилькой Camlock. K 31 0750/0700 – Для концов шпинделя по DIN 55027 со шпилькой и фланцевыми гайками. ABE

Объем поставки: 31 0650/0700 – 1 комплект = 3 закалённых прямых кулачка для токарного патрона, и 1 комплект = 3 закалённых обратных кулачка для токарного патрона. 31 0670/0750 – 1 комплект реверсивных кулачков с эллиптическими скошенными зубьями. H1

Примечание: H2 31 0670/0650 – DIN 702-2 соответствует прежнему стандарту DIN 55027. 31 0750/0700 – DIN 702-3 соответствует прежнему стандарту DIN 55029.

Наружный ⌀ A /31 067031 075031 065031 0700Отвер-высотавысота сЧисло шпилек Размер шпилекКлюч-весМакс. частота
конусстие Eбез ку-кулачкамиквадратвращения
лачковHК
H2
1
Трёхкулачковый токарный патрон, сталь, короткий конус31 0670 31 0750 31 067031 075031 0670 31 0650
31 0650 31 0700 31 065031 070031 0750 31 0700
ммDIN 702-2DIN 702-3DIN 702-2DIN 702-3ммммммммкгоб/мин об/мин
125/4––– 951,57326993–3–M1095,5–31 5500
160/4899,69–(1275,07)1218,29426692337/16−20 M10108,540004600
160/5–859,55– 1218,29426692–4–M10108,540004600
200/5––(1672,56)1596,855574,5107641/2−20M101115,5–4000
200/61179,281126,69(1672,56)1596,855574,5107645/8−18M121115,534004000
250/61546,091475,49(2193,95)2099,307683124645/8−18M12123027003000
250/8––(2193,95)2099,307683124643/4−16M161230–3000
315/6––– (3114,54)10396142–4–M121450–2300
315/8––(3269,41)(3114,54)10396142643/4−16M161450–2300

подходит к цвето- вой маркировке Цвет. код: патроны с плоской спиралью и кулачки Röhm
