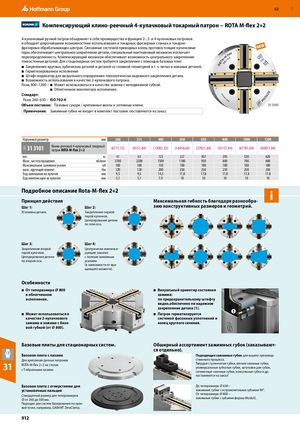

33U RUE 52 ​  Компенсирующий клино-реечный 4-кулачковый токарный патрон − ROTA M-flex 2+2 4-кулачковый ручной патрон объединяет в себе преимущества и функции 2-, 3- и 4-кулачковых патронов и обладает широчайшими возможностями использования в токарных, фрезерных станках и токарно- фрезерных обрабатывающих центрах. Связанные системой приводных колец противостоящие кулачковые пары обеспечивают центральное закрепление детали, специальный маятниковый механизм исключает переопределенность. Компенсирующий механизм обеспечивает возможность центрального закрепления тонкостенных деталей. Для стационарных систем требуется закрепление с помощью базовых плит. ■ Закрепление круглых, кубических деталей и деталей со сложной геометрией в т. ч. литых и кованых деталей. ■ Герметизированное исполнение ■ Штифт-индикатор для визуального определения технологически надежного закрепления детали. ■ Возможность использования в качестве 2-кулачкового патрона. Разм. 800–1200 – ■ Может использоваться в качестве зажима с неподвижной губкой. ■ Облегченное монолитное исполнение. Стандарт: Разм. 260–630 – ISO 702-4. Объем поставки: Пазовые сухари / крепежные винты и затяжные ключи. 31 3101 Примечание: Зажимные губки не входят в комплект поставки. поставляются на заказ. ​ Наружный диаметр мм 260 315 400 500 630 800 1000 1200 31 3101 Клино-реечный 4-кулачковый токарныйпатрон ROTA-M-flex 2+2(6717,72)(8151,84)(12001,32)(16454,64) (27021,84) (45137,04) (67781,04) (82877,04) вес кг 41 63 125 227 307 395 520 620 Макс. частота вращенияоб/мин 2700 2200 1500 1100 950 800 700 600 Максимальное зажимное усилие кН 100 100 150 180 180 180 180 180 макс. крутящий момент Нм 120 120 200 250 250 250 250 250 Ход зажимания на кулачок мм 9,5 9,5 14,5 17,8 17,8 17,8 17,8 17,8 Ход компенсации на кулачок мм 5,1 5,1 7,9 10 10 10 10 10 Подробное описание Rota-M-flex 2+2 Принцип действия Максимальная гибкость благодаря разнообра- Шаг 1: Шаг 2: зию конструктивных размеров и геометрий. Установка детали. Закрепление первой парой кулачков. Центрирование детали по этой оси. Шаг 3: Шаг 4: Закрепление второй Центрически компенси- парой кулачков. рующее зажатие Центрирование детали с полным зажимным по второй оси. усилием (в зависимости от вра- щающего момента). Особенности ■ От типоразмера ⌀ 800 ■ Визуальный ориентир состояния в облегченном зажима: исполнении. по предохранительному штифту видно,обеспечено ли надежное закрепление детали (1). ■ Может использоваться в ■ Патрон герметизируется 1 качестве 2-кулачкового системой фасонных уплотнений и зажима и зажима с базо- колец круглого сечения. вой губкой (от ⌀ 800). Базовые плиты для стационарных систем. Обширный ассортимент зажимных губок (заказывают- ся отдельно). Базовая плита с пазами Подходящие зажимные губки для вашего производ- Для крепления ручных патронов ственного процесса. 31 ROTA-M-flex 2+2 на столахс T-образными пазами. Твердые ступенчатые губки, мягкие сменные губки,универсальные зубчатые губки, заготовки для губок,сегментные сменные губки, консольные губки и др. поставляются на заказ! Базовая плита с отверстиями для До типоразмера ⌀ 630 – установочных пальцев зажимные губки с остроконечными зубьями 90°. Стандартный размер для типоразмеров⌀ от 260 до 500 мм. От типоразмера ⌀ 800 –зажимные губки с зубьями формы Modul2. Подходит для систем базирования по нуле- вой точке, например, GARANT ZeroClamp. 912
