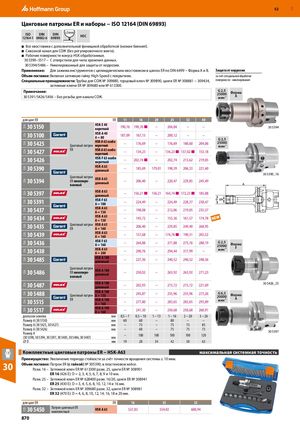

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 869
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Цанговые патроны ER и наборы − ISO 12164 (DIN 69893)
| ISO | DIN | DIN | HSC |
| 12164-1 | 69882-6 | 69893 |
- Все хвостовики с дополнительной финишной обработкой (низкие биения!).
- Сквозной канал для СОЖ (без регулировочного винта).
- Рабочие поверхности конуса HSK обработанные.
30 5390–5517 – С отверстием для чипа хранения данных. 30 5394/5486 – Никелированный для защиты от коррозии.
Применение: Для зажима инструментов с цилиндрическим хвостовиком в цангах ER по DIN 6499 − Форма А и В. Защита от коррозии
Объем поставки: Включая затяжную гайку High-Speed с покрытием. за счёт специальной обработки Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890, цанги ER № 308881 − 309434, поверхности - никелирования затяжные ключи ER № 309680 или № 613300. Примечание: G 2,5
25000 Форма
30 5391/5426/5436 – Без резьбы для канала СОЖ. мин A
-1
| для цанг ER | ER | 11 | 16 | 20 | 25 | 32 | 40 | ||||
| 31A 30 5150 | HSK-E 40 короткий | 190,76 | 190,76 ■ | – | 204,84 | – | – | 30 5394 | |||
| 31A 30 5100 | HSK-A 40 A= 80 | 187,09 | 167,15 | – | 200,12 | – | – | G 2,5 | |||
| 31A 30 5425 | Цанговый патрон | HSK-A 63 особо короткий | – | 176,69 | – | 176,69 | 180,60 | 204,06 | 25000 мин-1 | ||
| 32A 30 5427 | ER | HSK-A 63 особо короткий | – | 134,23 | – | 134,23 ■ | 137,02 ■ | 153,18 | |||
| 31A 30 5426 | HSK-F 63 особо короткий | – | 202,74 ■ | – | 202,74 | 213,62 | 219,05 | ||||
| 31A 30 5390 | HSK-A 63 длинный | – | 185,69 | 179,01 | 198,39 | 206,33 | 221,40 | 30 539016 | |||
| Цанговый патон | |||||||||||
| 31A 30 5394 | р ERникелиро- ванный | HSK-A 63 длинный | – | 206,40 | – | 220,47 | 229,85 | 245,49 | |||
| 32A 30 5397 | HSK-A 63 длинный | – | 156,21 ■ | 156,21 | 164,74 ■ | 172,23 ■ | 185,88 | ||||
| 31A 30 5391 | HSK-F 63 A= 100 | – | 224,49 | – | 224,49 | 228,37 | 238,47 | ||||
| 31A 30 5437 | HSK-A 63 A= 130 | – | 198,08 | – | 212,06 | 219,05 | 235,37 | ||||
| 32A 30 5434 | HSK-A 63 A= 130 | – | 145,72 | – | 155,36 | 161,57 | 174,78 | ||||
| 31A 30 5435 | Цанговый патрон ER | HSK-A 63 A= 160 | – | 206,40 | – | 229,85 | 249,40 | 268,95 | |||
| 32A 30 5439 | HSK-A 63 A= 160 | – | 157,68 | – | 174,78 ■ | 190,31 | 203,52 | ||||
| 31A 30 5436 | HSK-F 63 A= 160 | – | 264,88 | – | 271,88 | 275,76 | 288,19 | G 2,5 25000 | Форма | ||
| 31A 30 5438 | HSK-A 63 A= 200 | – | 290,76 | – | 294,44 | 317,99 | – | мин-1 | F | ||
| 31A 30 5485 | HSK-A 100 длинный | – | 227,36 | – | 240,52 | 240,52 | 248,56 | ||||
| 31A 30 5486 | Цанговый патрон ERникелиро- ванный | HSK-A 100 длинный | – | 250,02 | – | 263,92 | 263,92 | 271,23 | |||
| 32A 30 5487 | HSK-A 100 длинный | – | 202,93 | – | 215,72 | 215,72 | 221,69 | 30 542625 | |||
| 31A 30 5488 | Цанговый патрон | HSK-A 100 A= 130 | – | 245,87 | – | 255,96 | 255,96 | 273,26 | G 6,3 20000 | Форма | |
| 31A 30 5515 | ER | HSK-A 100 A= 160 | – | 277,80 | – | 283,65 | 283,65 | 293,89 | мин-1 | A | |
| 32A 30 5517 | HSK-A 100 A = 160 | – | 241,30 | – | 250,68 | 250,68 | 260,91 | ||||
| диапазон зажима | мм | 0,5–7 | 0,5–10 | 1–13 | 1–16 | 2–20 | 3–26 | ||||
| Размер A (30 5150) | мм | 60 | 60 | – | 80 | – | – | ||||
| Размер A (30 5425, 3 | 0 5427) | мм | – | 75 | – | 75 | 75 | 85 | |||
| Размер A (30 5426) | мм | – | 60 | – | 75 | 75 | 75 | 30 5397 | |||
| Размер A (30 5390, 30 5394, 30 ⌀ D | 5397, 30 5485, | 30 5486, 30 5487) | мм мм | – 19 | 100 28 | 100 34 | 100 42 | 100 50 | 120 63 |
Комплектные цанговые патроны ER − HSK-A63 максимальная системная точность
30 Преимущество: Увеличение периода стойкости за счёт точности вращения системы ≤ 10 мкм.
Объем поставки: Патрон ER (с гайкой) № 305390, в пластиковом кейсе. Разм. 16 – Затяжной ключ ER № 613300 разм. 25, цанги ER № 308901 ER 16 (426 E): D = 2, 3, 4, 5, 6, 7, 8, 9 и 10 мм. Разм. 25 – Затяжной ключ ER № 628400 разм. 16/20, цанги ER № 308941 ER 25 (430 E): D = 3, 4, 5, 6, 8, 10, 12, 14 и 16 мм. Разм. 32 – Затяжной ключ ER № 309680 разм. 32, цанги ER № 308981 ER 32 (470 E): D = 4, 6, 8, 10, 12, 14, 16, 18 и 20 мм.
30 5450 Патрон цанговый ER HSK-A 63
комплектный
