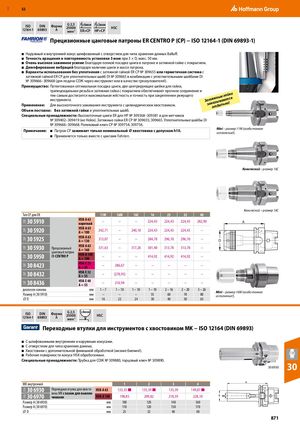

G 2,5 ≤6мкм ≤3мкм
| ISO | DIN | Форма | 25000 | HSC | |||
| 12164-1 | 69893 | A | мин | ER+CP | HP+CP |
Прецизионные цанговые патроны ER CENTRO P (CP) − ISO 12164-1 (DIN 69893-1)
- Наружный и внутренний конус шлифованный с отверстием для чипа хранения данных Balluff.
- Точность вращения и повторяемость установки 3 мкм при 3 × D, макс. 50 мм.
- Очень высокое зажимное усилие благодаря полной посадке цанги в патроне и затяжной гайке с покрытием.
- Демпфирование вибраций благодаря наличию цанги и массе патрона.
- Варианты использования без уплотнения с затяжной гайкой ER CP № 309655 или герметичная система с затяжной гайкой ER CP для уплотнительных шайб DI № 309665 в комбинации с уплотнительными шайбами DI № 309666–309668 (для подачи СОЖ через инструмент или в качестве грязеуловителя!).
Преимущество: Патентованная оптимальная посадка цанги, две центрирующие шейки для гайки, трапецеидальная резьба и затяжная гайка с покрытием обеспечивают прочное соединение и тем самым достигается максимальная жёсткость и точность при закреплении режущего инструмента. жные гайкия Затя
Применение: Для высокоточного зажимания инструмента с цилиндрическим хвостовиком. заказываютс
отдельно! Объем поставки: Без затяжной гайки и уплотнительных шайб. Специальные принадлежности: Высокоточные цанги ER для HP № 309368–309381 и для метчиков № 309402–309419 (не Holex). Затяжные гайки ER CP № 309655; 309665. Уплотнительные шайбы DI
№ 309666–309668. Роликовый ключ CP № 309754; 309756.
Примечание: Патрон CP зажимает только номинальный ⌀ хвостовика с допуском h10. Mini – размер 11M (особо тонкое
- исполнение!).
- Применяется только вместе с цангами Fahrion.
Конический – размер 16C
Конический – размер 16C
| ТипCP для ER | 11M | 16M | 16C | 16 | 25 | 32 | 40 | ||
| 33F 30 5910 | HSK-A 63 короткий | – | – | – | 224,43 | 224,43 | 224,43 | 282,90 | |
| 33F 30 5920 | HSK-A 63 A= 100 | 242,71 | – | 240,10 | 224,43 | 224,43 | 224,43 | – | |
| 33F 30 5925 | HSK-A 63 A= 130 | 313,07 | – | – | 284,78 | 296,10 | 296,10 | – | |
| 33F 30 5930 | Прецизионный й | HSK-A 63 A= 160 | 331,63 | – | 317,26 | 301,40 | 313,78 | 313,78 | – |
| 33F 30 5950 | цанговы патрон ERCENTRO P | HSK-A 100 A= 100 | – | – | – | 414,92 | 414,92 | 414,92 | – |
| 33F 30 8423 | HSK-E 25 A= 45 | – | 286,67 | – | – | – | – | – | |
| 33F 30 8432 | HSK-E 32 A= 55 | – | (278,93) | – | – | – | – | – | |
| 33F 30 8436 | HSK-E 40 A= 55 | – | 216,94 | – | – | – | – | – | |
| диапазон зажима | мм | 1–7 | 1–10 | 1–10 | 1–10 | 2–16 | 2–20 | 3–26 | |
| Размер A (30 5910) | мм | – | – | – | 55 | 60 | 70 | 80 | |
| ⌀ D | мм | 16 | 22 | 24 | 30 | 40 | 50 | 63 |
Mini – размер 16M (особо тонкое исполнение!).
G 2,5 ≤8мкм
| ISO | DIN | Форма | 25000 | ||
| 12164-1 | 69893 | A | HSC |
мин-1 Переходные втулки для инструментов с хвостовиком MK − ISO 12164 (DIN 69893)
- С шлифованными внутренним и наружным конусами.
- С отверстием для чипа хранения данных.
- Хвостовики с дополнительной финишной обработкой (низкие биения!).
- Рабочие поверхности конуса HSK обработанные.
Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890. 30 30 6930
| MKвнутренний | 1 | 2 | 3 | 4 | ||
| 31A 30 6930 | Переходная втулка для хвосто- МК- | HSK-A 63 | 133,35 ■ | 135,39 ■ | 135,39 | 149,87 ■ |
| 31A 30 6970 | викас пазом для выкола чивания | HSK-A 100 | 198,85 | 209,82 | 218,59 | 228,10 |
| Размер A (30 6930) | мм | 100 | 120 | 140 | 160 | |
| Размер A (30 6970) | мм | 110 | 120 | 150 | 170 | |
| ⌀ D | мм | 25 | 32 | 40 | 48 |
