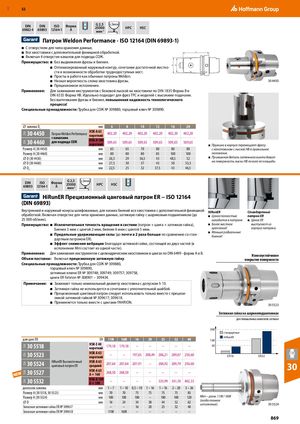

DIN G 2,5 ≤3мкм
| DIN | ISO | Форма | 25000 | HPC | HSC | ||
| 69882-4 | 69893 | 12164-1 | A | мин |
Патрон Weldon Performance - ISO 12164 (DIN 69893-1)
- С отверстием для чипа хранения данных.
- Все хвостовики с дополнительной финишной обработкой. A
- Включая 4 отверстия каналов для подвода СОЖ.
Преимущество: Без выдвижения фрезы и биения.
Оптимизированный наружный контур, сочетание достаточной жестко- D D2 D1
сти и возможнности обработки труднодоступных мест.
- Просты в работе как обычные патроны Weldon.
- Низкая вероятность слома хвостовика фрезы. 30 4450
- Прецизионное исполнение.
Применение: Для зажимания инструментов с боковой лыской на хвостовике по DIN 1835 Форма B и DIN 6535 Форма HB. Идеально подходит для фрез TPC и моделей с высокими подачами. Без вытягивания фрезы и биения, повышенная надежность технологического процесса!
Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890.
| ⌀зажима D1 | мм | 6 | 8 | 10 | 12 | 16 | 20 | |
| 31A 30 4450 | Патрон Weldon Performance с каналами | HSK-A 63 короткий | 402,20 | 402,20 | 402,20 | 402,20 | 402,20 | 402,20 |
| 31A 30 4460 | для подвода СОЖ | HSK-A 100 короткий | 509,65 | 509,65 | 509,65 | 509,65 | 509,65 | 509,65 |
| Размер A (30 4450) | мм | 65 | 65 | 70 | 80 | 80 | 80 | |
| Размер A (30 4460) | мм | 80 | 80 | 80 | 85 | 100 | 100 | |
| ⌀ D (30 4450) | мм | 26,5 | 29 | 36,5 | 43 | 48,5 | 52 | |
| ⌀ D (30 4460) | мм | 27,5 | 30 | 37 | 43 | 50 | 53,5 | |
| ⌀ D2 | мм | 22,5 | 25 | 32 | 37,5 | 43 | 46,5 |
- Пружина в корпусе перемещает фрезу
G 2,5 ≤3мкм
| DIN | ISO | Форма | 25000 | HPC | HSC | |
| 69893 | 12164-1 | A | мин |
-1 HiRunER Прецизионный цанговый патрон ER − ISO 12164 (DIN 69893) Внутренний и наружный конусы шлифованные, для низких биений все хвостовики с дополнительной финишной
HiRunER Стандартный
| обработкой. Включая отверстие для чипа хранения данных, затяжную гайку с шариковым подшипником (до | Цанга полностью | патрон ER | |
| 25 000 об/мин). | находится в патроне | Цанга ER | |
| Преимущество: ■ Исключительная точность вращения в системе (патрон + цанга + затяжная гайка), | ■ Более жесткое | выступает из | |
| биение 3 мкм с цангой 2 мкм, биение 6 мкм с цангой 5 мкм. | крепление! | корпуса патрона. |
Предельные удерживающие силы (до почти в 2 раза больше по сравнению со стан- Меньше радиальные
- биения!
дартным патроном ER).
- Эффект снижения вибрации благодаря затяжной гайке, состоящей из двух частей (в исполнении Mini состоит из одной части).
Применение: Для зажимания инструментов с цилиндрическим хвостовиком в цангах по DIN 6499 - форма A и B. Износоустойчивое
Объем поставки: Включая прецизионную затяжную гайку. покрытие поверхности
Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890, затяжные ключи ER № 309748; 309749; 309757; 309758, цанги ER Fahrion № 308901 – 309434.
Примечание: Зажимает только номинальный диаметр хвостовика с допуском h 10.
- Затяжная гайка не используется в сочетании с уплотнительной шайбой.
- Прецизионный цанговый патрон следует использовать только вместе с прецизионной затяжной гайкой № 309617; 309618.
- Применяется только вместе с цангами FAHRION.
30 5523 Затяжная гайка на шарикоподшипниках для повышенных моментов затяжки
300 стандартные
| для цанг ER | ER | 11M | 16M | 16 | 20 | 25 | 32 | 40 | |
| 31A 30 5518 | HSK-E 40 короткий | 179,18 | 179,18 | – | – | – | – | – | |
| 31A 30 5523 | HSK-A 63 короткий | – | – | 197,65 | 200,49 | 206,21 | 209,07 | 250,60 | |
| 31A 30 5524 | HiRunER Высокоточный цанговый патрон ER | HSK-A 63 средний | 207,64 | 207,64 | 201,91 | – | 206,92 | 209,79 | 250,60 |
| 31A 30 5527 | HSK-A 63 A= 160 | 268,50 | 268,50 | – | – | – | – | – | |
| 31A 30 5532 | HSK-A 100 A = 100 | – | – | – | – | 335,99 | 341,76 | 402,33 | |
| диапазон зажима | мм | 1–7 | 1–10 | 0,5–10 | 1–16 | 1–16 | 2–20 | 3–26 | |
| Размер A (30 5518, 3 | 0 5523) | мм | 70 | 70 | 75 | 75 | 75 | 75 | 85 |
| Размер A (30 5524) | мм | 100 | 100 | 100 | – | 100 | 100 | 120 | |
| ⌀ D | мм | 16 | 24 | 34 | 38 | 44 | 52 | 62 | |
| Запасная затяжная г | айка ER № 309617 | – | – | 16 | 20 | 25 | 32 | 40 | |
| Запасная затяжная г | айка ER № 309618 | 11M | 16M | – | – | – | – | – |
100
исполнение). 30 5524
