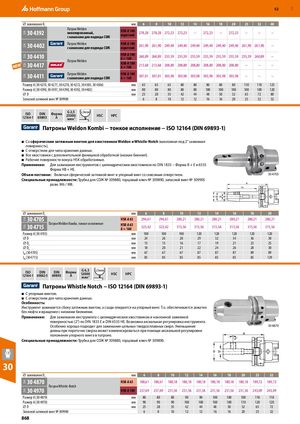

| ⌀зажимания D1 | мм | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 | ||
| 31A 30 4392 | Патрон Weldon никелированный, с каналами для подвода СОЖ | HSK-A 100 короткий | 278,28 | 278,28 | 272,23 | 272,23 | – | 272,23 | – | 272,23 | – | – | – | |
| 31A 30 4402 | Патрон Weldon с каналами для подвода СОЖ | HSK-A 100 короткий | 261,90 | 261,90 | 249,40 | 249,40 | 249,40 | 249,40 | 249,40 | 249,40 | 261,90 | 261,90 | – | |
| 31A 30 4410 | П Wld | HSK-A 100 A= 160 | 260,89 | 260,89 | 255,59 | 255,59 | 255,59 | 255,59 | 255,59 | 255,59 | 255,59 | 260,89 | – | |
| 32A 30 4417 | атрон eon | HSK-A 100 A= 160 | 213,68 | 213,68 | 208,80 | 208,80 | 208,80 | 208,80 | 208,80 | 208,80 | – | – | – | |
| 31A 30 4411 | Патрон Weldon с каналами для подвода СОЖ | HSK-A 100 A = 160 | 307,01 | 307,01 | 303,98 | 303,98 | 303,98 | 303,98 | 303,98 | 303,98 | – | – | – | |
| Размер A (30 4270, | 30 4277, 30 42 | 78, 30 4272, 30 4305, 30 4306) | мм | 65 | 65 | 65 | 80 | 80 | 80 | 80 | 80 | 110 | 110 | 125 |
| Размер A (30 4390, | 30 4397, 30 43 | 98, 30 4392, 30 4402) | мм | 80 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 120 |
| ⌀ D | мм | 25 | 28 | 35 | 42 | 44 | 48 | 50 | 52 | 65 | 72 | 80 | ||
| Запасной затяжно | й винт № 30990 | 0 | 6 | 8 | 10 | 12 | 12 | 16 | 16 | 20 | 25 | 32 | 32 |
G 2,5 ≤3мкм
| ISO | DIN | Форма | 25000 | HSC | HPC | |
| 12164-1 | 69893 | A | мин |
-1 Патроны Weldon Kombi − тонкое исполнение − ISO 12164 (DIN 69893-1)
- Со сферическим затяжным винтом для хвостовиков Weldon и Whistle-Notch (наклонная под 2° зажимная поверхность).
- С отверстием для чипа хранения данных.
- Все хвостовики дополнительной финишной обработкой (низкие биения!).
- Рабочие поверхности конуса HSK обработанные.
Применение: Для зажимания инструментов цилиндрическим хвостовиком по DIN 1835 − Форма В + Е и 6535 Форма НВ + НЕ.
Объем поставки: Включая сферический затяжной винт и упорный винт со сквозным отверстием. 30 4705
Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890, запасной винт № 309905 разм. M6 / M8.
| ⌀зажимания D1 | мм | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 31A 30 4705 | HSK-A 63 | 294,61 | 294,61 | 280,21 | 280,21 | 280,21 | 280,21 | 280,21 | 280,21 |
| Патрон Weldon Комби, тонкое исполнение 31A 30 4715 | HSK-A 63 A= 160 | 323,42 | 323,42 | 315,56 | 315,56 | 315,56 | 315,56 | 315,56 | 315,56 |
| Размер A (30 4705) | мм | 100 | 100 | 100 | 120 | 120 | 120 | 120 | 120 |
| ⌀ D | мм | 24 | 26 | 28 | 29 | 32 | 34 | 36 | 38 |
| ⌀ D2 | мм | 13 | 15 | 16 | 17 | 19 | 21 | 23 | 25 |
| ⌀ D3 | мм | 18 | 20 | 21 | 22 | 24 | 26 | 28 | 30 |
| LN(30 4705) | мм | 67 | 67 | 67 | 87 | 87 | 87 | 89 | 89 |
| LN(30 4715) | мм | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 129 |
G 6,3 ≤3мкм
| ISO | DIN | DIN | Форма | 12000 | HSC | HPC | |
| 12164-1 | 69882-5 | 69893 | A | мин |
-1 Патроны Whistle Notch − ISO 12164 (DIN 69893-1)
- С упорным винтом.
- С отверстием для чипа хранения данных.
Особенность: Инструмент зажимается сбоку затяжным винтом, а сзади опирается на упорный винт. Т.о. обеспечивается зажатие без люфта и вращение низкими биениями.
Применение: Для зажимания инструмента цилиндрическим хвостовиком и наклонной зажимной поверхностью (2°) по DIN 1835 E и DIN 6535 HE. Возможна аксиальная регулировка инструмента. Особенно хорошо подходит для зажимания цельных твердосплавных сверл. Уменьшение 30 4870 длины при переточке сверла может компенсироваться при помощи аксиальной регулировки положения упорного винта в патроне.
Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890.
30
| ⌀ зажимания D | мм | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | ||
| 30 48701 | |||||||||||||
| HSK-A 63 | 188,61 | 188,61 | 180,18 | 180,18 | 180,18 | 180,18 | 180,18 | 180,18 | 189,72 | 189,72 | |||
| 30 4970 | Патрон Whistle-Notch | ||||||||||||
| HSK-A 100 | 237,69 | 237,69 | 231,56 | 231,56 | 231,56 | 231,56 | 231,56 | 231,56 | 243,09 | 243,09 | |||
| Размер A (30 4870) | мм | 80 | 80 | 80 | 90 | 90 | 100 | 100 | 100 | 110 | 110 | ||
| Размер A (30 4970) | мм | 90 | 90 | 90 | 100 | 100 | 100 | 100 | 110 | 120 | 120 | ||
| ⌀ D | мм | 25 | 28 | 35 | 42 | 44 | 48 | 50 | 52 | 65 | 72 | ||
| Запасной затяжной винт № 309900 | 6 | 8 | 10 | 12 | 12 | 16 | 16 | 20 | 25 | 32 |
