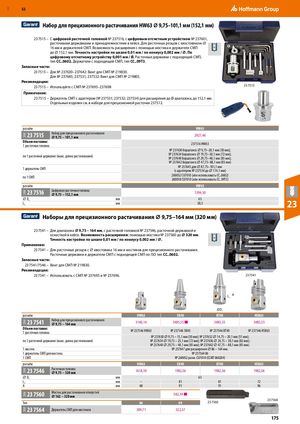

Набор для прецизионного растачивания HW63 9,75–101,1 мм (152,1 мм)

23 7515 – С цифровой расточной головкой № 237516, с цифровым отсчетным устройством № 237601, расточными державками и принадлежностями в кейсе. Для расточных резцов с хвостовиком-⌀ 16 мм и держателей СМП. Возможность расширения с помощью мостика и держателя СМП до 152,1 мм. Точность настройки по шкале 0,01 мм / по нониусу 0,002 мм / ⌀. По цифровому отсчетному устройству 0,001 мм / Ø. Расточные державки с подходящей СМП, тип CC..0602. Держатели с подходящей СМП, тип CC..09T3.

Запасные части: 23 7515 – Для № 237630–237642: Винт для СМП № 219830. Для № 237645; 237531; 237532: Винт для СМП № 219805.

Рекомендации: 23 7515 – Используйте с СМП № 237695–237698 23 7515

Примечание: 23 7515 – Держатель СМП с адаптером (№ 237531; 237532; 237534) для расширения до Ø-диапазона, до 152,1 мм: Отдельные изделия см. в наборе для прецизионной расточки 237512.

разъём HW63 23 7515 Набор для прецизионного растачивания

• 9,75 − 101,1 мм 2927,46

Объем поставки: 237516 HW63 1 расточная головка № 237630 борштанга 9,75–20,1 мм (30 мм); № 237634 борштанга 19,75–30,1 мм (72 мм); по 1 расточной державке (макс. длина растачивания) № 237640 борштанга 29,75–48,1 мм (85 мм); № 237642 борштанга 47,75–88,1 мм (85 мм) № 237645 для 87,75–101,1 мм 1 держатель СМП (с адаптером № 237534 до 114,1 мм) 260052 CU7010 (или использовать CC..0602) по 1 СМП 260058 CU7010 (или использовать CC..09T3) разъём HW63 23 7516 Цифровая расточная головка

• 9,75 − 152,1 мм 1394,50

1 Наборы для прецизионного растачивания 9,75−164 мм (320 мм) 23 7541 – Для диапазона 9,75 – 164 мм, с расточной головкой № 237546, расточной державкой и оснасткой в кейсе. Возможность расширенияс помощью мостика № 237560 до 320 мм.

Точность настройки по шкале 0,01 мм / по нониусу 0,002 мм / ⌀.

Применение: 23 7541 – Для расточных резцов с хвостовика 16 мм и мостиков для прецизионного растачивания. Расточные державки и держатели СМП с подходящей СМП по ISO тип CC..0602.

Запасные части: 23 7541/7546 – Винт для СМП № 219830.

Рекомендации: 23 7541 – Использовать с СМП № 237695 и № 237696. 23 7541

L A 1

⌀D 1

№ 237546 HW63 № 237546 SK40 № 237546 BT40 № 237546 HSK63

1 расточная головка № 237630 9,75 – 15,1 мм (30 мм); № 237632 14,75 – 20,1 мм (51 мм); по 1 расточной державке (макс. длина растачивания) № 237634 19,75 – 25,1 мм (72 мм); № 237636 24,75 – 30,1 мм (82 мм); № 237640 29,75 – 48,1 мм (85 мм); № 237642 47,75 – 88,1 мм (85 мм).

1 мостик № 237647 для расширения 86 – 164 мм. 1 держатель СМП для мостика № 237564 06 1 СМП № 260052 разм. CU7010 (CCMT 060204)

23 7560 Мостик для растачивания отверстий

• 162 − 320 мм 582,34 ■
