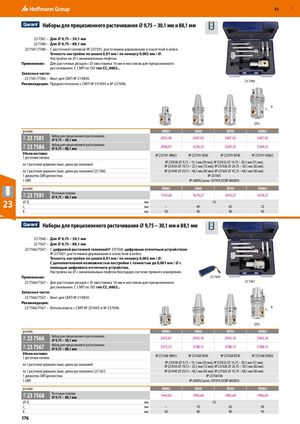

Наборы для прецизионного растачивания 9,75 − 30,1 мм и 88,1 мм
23 7581 – Для 9,75 – 30,1 мм 23 7586 – Для 9,75 – 88,1 мм 23 7581/7586 – С расточной головкой № 237591, расточными державками и оснасткой в кейсе. Точность настройки по шкале 0,01 мм / по нониусу 0,002 мм / ⌀. Настройка на с минимальным люфтом.
Применение: Для расточных резцов с хвостовика 16 мм и мостиков для прецизионного растачивания. С СМП по ISO тип CC..0602...
Запасные части: 23 7581/7586 – Винт для СМП № 219830. 23 7586
Рекомендации: Предпочтительно с СМП № 237695 и № 237696.
A L 1
| ⌀D1 | ||||||
| разъём | HW63 | SK40 | BT40 | HSK63 | ||
| 29W 23 7581 | Набор для прецизионного растачивания ⌀ 9,75− 30,1 мм | 2025,38 | 2407,92 | 2407,92 | 2407,92 | |
| 29W 23 7586 | Набор для прецизионного растачивания ⌀ 9,75− 88,1 мм | 2858,97 | 3244,33 | 3244,33 | 3244,33 | |
| Объем поставки: 1 расточная головка | № 237591 HW63 | № 237591 SK40 | № 237591 BT40 | № 237591 HSK63 | ||
| по 1 расточной дер | жавке (макс. длина растачивания) | № 237630 ⌀ № 237634 ⌀ | 9,75 – 15,1 мм (30 мм); 19,75–25,1 мм (72 мм); | № 237632 ⌀ 14,75 – 20 № 237636 ⌀ 24,75–30 | ,1 мм (51 мм); ,1 мм (82 мм). | |
| по 1 расточной дер | жавке (макс. длина растачивания) (23 7586) | № 237640 ⌀ | 29,75–48,1 мм (85 мм); | № 237642 ⌀ 47,75–88 | ,1 мм (85 мм). | |
| 1 держатель СМП д | ля мостика | № 23 | 7565 | |||
| 1 СМП | № 260052 разм. CU | 7010 (CCMT 060204) | ||||
| разъём | HW63 | SK40 | BT40 | HSK63 | ||
| 29W 23 7591 | Расточная головка ⌀ 9,75− 88,1 мм | 1310,28 | 1674,27 | 1674,27 | 1674,27 | |
| ⌀ D1 | мм | 5 | 5 | |||
| L1 | мм | – | 69 | 63 | 72 | |
| A | мм | 50 | 90 | 90 | 95 |
Наборы для прецизионного растачивания 9,75 − 30,1 мм и 88,1 мм
23 7566 – Для 9,75 – 30,1 мм 23 7567 – Для 9,75 – 88,1 мм 23 7566/7567 – С цифровой расточной головкой№ 237568, цифровым отсчетным устройством № 237601, расточными державками и оснасткой в кейсе. Точность настройки по шкале 0,01 мм / по нониусу 0,002 мм / ⌀. С дополнительной возможностью настройки с точностью до 0,001 мм / с помощью цифрового отсчетного устройства. Настройка на с минимальным люфтом благодаря системе прямого измерения.
Применение: 23 7601 23 7566/7567 – Для расточных резцов с хвостовика 16 мм и мостиков для прецизионного 23 7567 растачивания. С СМП по ISO тип CC..0602...
Запасные части: 23 7566/7567 – Винт для СМП № 219830.
Рекомендации: 23 7566/7567 – Использовать с СМП № 237695 и № 237696.
A L 1
| ⌀D1 | ||||||
| разъём | HW63 | SK40 | BT40 | HSK63 | ||
| 29W 23 7566 | Набор для прецизионного растачивания ⌀ 9,75− 30,1 мм | 2455,01 | 2943,16 | 2943,16 | 2943,16 | |
| 29W 23 7567 | Набор для прецизионного растачивания ⌀ 9,75− 88,1 мм | 3275,75 | 3788,15 | 3788,15 | 3788,15 | |
| Объем поставки: 1 расточная головка | № 237568 HW63 | № 237568 SK40 | № 237568 BT40 | № 237568 HSK63 | ||
| по 1 расточной дер | жавке (макс. длина растачивания) | № 237630 ⌀ № 237634 ⌀ | 9,75 – 15,1 мм (30 мм); 19,75–25,1 мм (72 мм); | № 237632 ⌀ 14,75 – 20 № 237636 ⌀ 24,75–30 | ,1 мм (51 мм); ,1 мм (82 мм). | |
| по 1 расточной дер | жавке (макс. длина растачивания) (23 7567) | № 237640 ⌀ | 29,75–48,1 мм (85 мм); | № 237642 ⌀ 47,75–88 | ,1 мм (85 мм). | |
| 1 держатель СМП д | ля мостика | № 237 | 564 06 | |||
| 1 СМП | № 260052 разм. CU | 7010 (CCMT 060204) | ||||
| разъём | HW63 | SK40 | BT40 | HSK63 | ||
| 29W 23 7568 | Расточная головка ⌀ 9,75− 88,1 мм | 1443,02 | 1902,64 | 1902,64 | 1902,64 | |
| ⌀ D1 | мм | 5 | 5 | |||
| L1 | мм | – | 70 | 63 | 69 | |
| A | мм | 50 | 90 | 90 | 95 |
