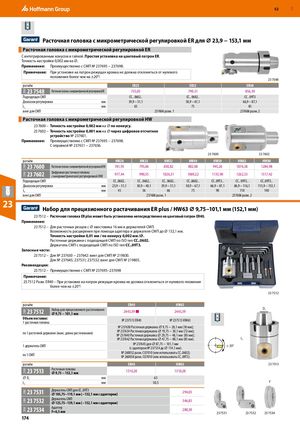

Расточная головка с микрометрической регулировкой ER для 23,9 − 153,1 мм
Расточная головка с микрометрической регулировкой ER
| С интегрированн | ым конусом и гайкой.Простая установка на ц | анговый патрон ER. | |||
| Точность настро | йки 0,002 мм на ⌀. | ||||
| Применение: | Преимущественно с СМП № 237695 − 237698. | ||||
| Примечание: | При установке на патрон режущая кромка не д положения более чем на ±20°! | олжна отклоняться от нулевого | 23 7548 | ||
| разъём | ER25 | ER32 | ER40 | ||
| 29W 23 7548 | Расточная головка с микрометрической регулировкой ER | 755,05 | 799,31 | 856,39 | |
| Подходящая СМП | CC.. 0602.. | CC.. 0602.. | CC.. 09T3 | ||
| Диапазон регулиро | вки мм | 39,9–51,1 | 50,9–67,1 | 66,9–87,1 | |
| L1 | мм | 65 | 75 | 85 | |
| винт для СМП | 237606 разм. 1 | 237606 разм. 2 |
| Расточная г | оловка с м | икрометрическо | й регулир | овкой HW | |||||
| 23 7600 – 23 7602 – | Точность нас Точность нас устройство№ | тройки 0,002 ммна ⌀ тройки 0,001 ммна ⌀ 237601. | по нониусу. через цифр | овое отсчетн | ое | ||||
| Применение: | Преимуществ С оправкой № | енно с СМП № 237695 237651 − 237656. | − 237698. | 23 7600 | 23 7602 | ||||
| разъём | HW20 | HW25 | HW32 | HW40 | HW50 | HW63 | HW80 | ||
| 29W 23 7600 | Расточная головка с ми | крометрической регулировкой HW | 781,95 | 795,06 | 830,82 | 882,08 | 945,26 | 1076,38 | 1284,98 |
| 29W 23 7602 | Цифровая расто с микрометриче | чная головка ской регулировкой HW | 977,44 | 990,55 | 1026,31 | 1069,22 | 1135,98 | 1262,33 | 1517,42 |
| Подходящая СМП | CC..0602.. | CC.. 0602.. | CC.. 0602.. | CC..0602.. | CC..09T3.. | CC.. 09T3.. | CC..09T3.. | ||
| Диапазон регулиро | вки | мм | 23,9–31,1 | 30,9–40,1 | 39,9–51,1 | 50,9–67,1 | 66,9–87,1 | 86,9–116,1 | 115,9–153,1 |
| L1 | мм | 45 | 56 | 66 | 75 | 90 | 110 | 140 | |
| винт для СМП | 23760 | 6 разм. 1 | 237606 разм. 2 |
23
Набор для прецизионного растачивания ER plus / HW63 9,75−101,1 мм (152,1 мм)
23 7512 – Расточная головка ER plus может быть установлена непосредственно на цанговый патрон ER40.
Применение: 23 7512 – Для расточных резцов с хвостовика 16 мм и держателей СМП. Возможность расширения при помощи адаптера и держателя СМП до 152,1 мм. Точность настройки 0,01 мм / по нониусу 0,002 мм /⌀. Расточные державки с подходящей СМП по ISO тип CC..0602. Держатель СМП с подходящей СМП по ISO тип CC..09T3.
Запасные части: 23 7512 – Для № 237630 − 237642: винт для СМП № 219830. Для № 237645; 237531; 237532: винт для СМП № 219805.
Рекомендации: 23 7512 – Преимущественно с СМП № 237695–237698
Примечание: 23 7512 Разм. ER40 – При установке на патрон режущая кромка не должна отклоняться от нулевого пложения более чем на ±20°! 23 7512
разъём ER40 HW63
23 7512 Набор для прецизионного растачивания D
2443,59 ■ 2443,59 1
- 9,75 − 101,1 мм
Объем поставки: № 237513 ER40 № 237513 HW63 1 расточная головка № 237630 Расточная державка 9,75 − 20,1 мм (30 мм); № 237634 Расточная державка 19,75 − 30,1 мм (72 мм); по 1 расточной державке (макс. длина растачивания) № 237640 Расточная державка 29,75 − 48,1 мм (85 мм); № 237642 Расточная державка 47,75 − 88,1 мм (85 мм). L 1 № 237645 для 87,75 − 101,1 мм 1 держатель СМП ± 20° (с адаптером № 237534 до 114,1 мм). № 260052 разм. CU7010 (или использовать CC..0602); по 1 СМП № 260058 разм. CU7010 (или использовать CC..09T3).
| разъём | ER40 | HW63 | 23 7513 | ||
| 23 7513 | Расточная головка | ||||
| ⌀ 9,75 − 152,1 мм | 1310,28 | 1310,28 |
| ⌀ D | мм | 63 | ||
| 1 | F | |||
| L | мм | 50,5 |
23 7531 Держатель СМП для CC..09T3
- 105,75−119,1 мм (−132,1 мм с адаптером) 294,03
23 7532 Держатель СМП
- 125,75−139,1 мм (−152,1 мм с адаптером) 346,83
23 7534 Адаптер F=6,5 мм 288,30
