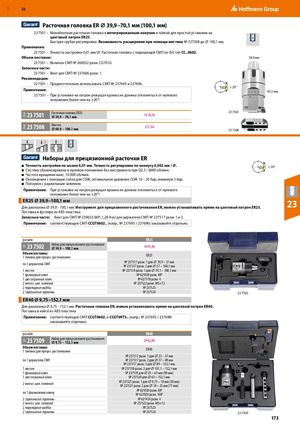

Расточная головка ER 39,9−70,1 мм (100,1 мм)

23 7501 – Моноблочная расточная головка с интегрированным конусом и гайкой для простой установки на цанговый патрон ER25. Быстрая грубая регулировка. Возможность расширения при помощи мостика № 237508 до 100,1 мм.

Применение: 23 7501 – Точность настройки 0,01 мм/⌀. Расточная головка с подходящей СМП по ISO тип CC..0602.

Объем поставки: 39,9 мм 23 7501 – Включая СМП № 260052 разм. CU7010.

Запасные части: 23 7501 – Винт для СМП № 237606 разм. 1.

Рекомендации: 23 7501 – Предпочтительно использовать СМП № 237695 и 237696. ± 20°

Примечание: 45,5 мм 23 7501 – При установке на патрон режущая кромка не должна отклоняться от нулевого положения более чем на ±20°!

23 7501 Расточная головка ER25 23 7501

  • 39,9 − 70,1 мм 1418,76

23 7508 Мостик

  • 69,9 − 100,1 мм 237,64

23 7508

Наборы для прецизионной расточки ER

  • Точность настройки по шкале 0,01 мм. Точность регулировки по нониусу 0,002 мм / ⌀. ± 20°
  • Система сбалансирована в нулевом положении без инструмента при Q2,5 / 6000 об/мин.
  • Частота вращения макс. 10 000 об/мин.
  • Охлаждение с помощью сопла для СОЖ, оптимальное давление СОЖ 10 – 20 бар, минимум 5 бар.
  • Ползунок с радиальным зажимом. Примечание: При установке на патрон режущая кромка не должна отклоняться от нулевого

положения более чем на ±20°!

ER25 39,9−100,1 мм 23

Для диапазона 39,9 - 100,1 мм. Инструмент для прецизионного растачивания ER, можно устанавливать прямо на цанговый патрон ER25. Поставка в футляре из ABS-пластика

Запасные части: Винт для СМП № 239653 (8IP; 1,28 Н·м) для держателя СМП № 237517 разм. 1 и 2.

Примечание: соответствующую СМП CCGT0602.. (напр.; № 237695 / 237696) заказывайте отдельно.

разъём ER25 23 7502 Набор для прецизионного растачивания

  • 39,9 − 100,1 мм 1695,40

Объем поставки: ER25 1 головка для прециз. растачивания № 237517 разм. 1 для 39,9 – 57 мм по 1 держателю СМП № 237517 разм. 2 для 57 – 100,1 мм 1 мостик № 237518 разм. 1 для 70,1 – 100,1 мм 1 флажковый ключ № 625920 разм. 8IP 1 шестигранный ключ № 627310 разм. 4 2 винта с цил. головкой № 237522 разм. M5×12 2 подкладные шайбы № 237523

2 тарельчатые пружины № 237524 23 7502

ER40 9,75−152,1 мм Для диапазона 9,75 - 152,1 мм. Расточные головки ER, можно устанавливать прямо на цанговый патрон ER40. Поставка в кейсе из ABS-пластика Примечание: соответствующую СМП CCGT0602. и CCGT09T3.. (напр.; № 237695 / 237698)

заказывайте отдельно. разъём ER40 23 7509 Набор для прецизионного растачивания

  • 9,75 − 152,1 мм 2942,80

Объем поставки: ER40 1 головка для прециз. растачивания № 237517 разм. 1 для 25 – 37 мм

по 1 держателю СМП№ 237517 разм. 2 для ⌀ 37 – 89 мм
№ 237517 разм. 3 для ⌀ 89 – 152,1 мм
1 мостик№ 237518 разм. 2 для ⌀ 101,1 – 152,1 мм
1 флажковый ключ№ 237519 для ⌀ 25 – 63 мм (90 мм)
1 шестигранный ключ№ 237520 для ⌀ 63 – 152,1 мм

№ 237521 разм. 1 для 9,75 – 18 мм (50 мм) 2 винта с цил. головкой № 237521 разм. 2 для 18 – 25 мм (77 мм) № 625920 разм. 8IP

по 1 флажковому ключу № 625920 разм. 10IP 2 тарельчатые пружины № 627424 разм. 4 2 винта с цил. головкой № 237522 разм. M5×12 2 подкладные шайбы № 237523

2 тарельчатые пружины № 237524 23 7509
