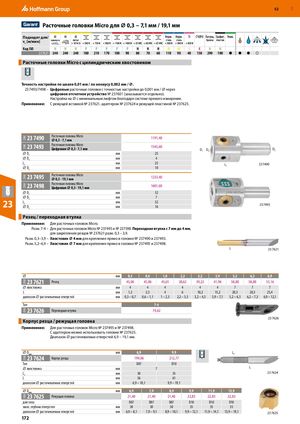

Расточные головки Micro для 0,3 − 7,1 мм / 19,1 мм
Подходит для/ v [м/мин] c
| Код ISO | N | N | N | P | P | P | P | P | H | H | H | M | M | S | K | N | N | |||||
| 23 7621 | 240 | 240 | 240 | 180 | 210 | 170 | 100 | 90 | 80 | 70 | 60 | 110 | 90 | 40 | 150 | 290 | 100 | ● | ● | ● | ○ |
Расточные головки Micro с цилиндрическим хвостовиком
Точность настройки по шкале 0,01 мм / по нониусу 0,002 мм / ⌀. 23 7493/7498 – Цифровые расточные головки с точностью настройки до 0,001 мм / через цифровое отсчетное устройство № 237601 (заказывается отдельно). Настройка на с минимальным люфтом благодаря системе прямого измерения.
Применение: С режущей вставкой № 237621, адаптером № 237624 и режущей пластиной № 237625.
23 7490 Расточная головка Micro
- 0,3 - 7,1 мм 1191,40
23 7493 Расточная головка Micro Цифровая 0,3 - 7,1 мм 1545,60
| D | D | D |
| 1 3 | 2 |
| ⌀ D | мм | 25 | ||
| 1 | ||||
| ⌀ D | мм | 4 | ||
| 3 | ||||
| L | мм | 25 | 23 7490 | |
| 1 | L | |||
| ⌀ D | мм | 10 | 1 |
2 23 7495 Расточная головка Micro
- 0,3 - 19,1 мм 1233,40
23 7498 Расточная головка Micro Цифровая 0,3 - 19,1 мм 1601,60
| ⌀ D | мм | 32 | |
| 1 | |||
| ⌀ D | мм | 7 | |
| 23 | 3 | ||
| L | мм | 32 | |
| 1 | 23 7493 | ||
| ⌀ D | мм | 16 |
2 Резец / переходная втулка Применение: Для расточных головок Micro. Разм. 7-4 – Для расточных головок Micro № 237495 и № 237598. Переходная втулка с 7 мм до 4 мм,
для закрепления резцов № 237621 разм. 0,3 – 3,9. Разм. 0,3–3,9 – Хвостовик 4 мм для крепления прямо в головке № 237490 и 237493. Разм. 5,2–6,9 – Хвостовик 7 мм для крепления прямо в головке № 237495 и 237498. L 23 7621
| ⌀ | мм | 0,3 | 0,6 | 1,0 | 3,2 2,2 3,9 | 5,2 | 6,2 6,9 | |||
| 23 7621 Резец | 45,06 | 45,06 | 45,65 | 39,22 38,62 41,96 | 58,88 | 58,88 53,16 | ||||
| ⌀ хвостовика | мм | 4 | 4 | 4 | 4 4 4 | 7 | 7 7 | |||
| L | мм | 1,2 | 2,5 | 4 | 10,2 6 15,2 | 20,3 | 20,3 25,4 | |||
| диапазон ⌀ растачиваемых отверстий | мм | 0,3 – 0,7 | 0,6 – 1,1 | 1 – 2,3 | 3,2 – 4,3 2,2 – 3,3 3,9 – 7,1 | 5,2 – 6,3 | 6,9 – 12,1 6,2 – 7,3 | |||
| Тип | 7-4 | |||||||||
| 23 7626 Переходная втулка | 74,62 | |||||||||
| Корпус резца / режущая головка | 23 7626 | |||||||||
| Применение: | Для расточных головок Micro № 237495 и № 237498. | |||||||||
| С адаптером можно использовать головки № 237625. | ||||||||||
| Диапазон ⌀ растачиваемых отверстий 6,9 – 19,1 мм. | ||||||||||
| ⌀ D | мм | 6,9 | 9,9 | L | ||||||
| 23 7624мин | 2 | |||||||||
| Корпус резца | 199,06 | 212,77 | ||||||||
| Тип | D07 | D10 | ||||||||
| ⌀ хвостовика | мм | 7 | L | |||||||
| L | мм | 30 | 35 | 23 7624 | ||||||
| 2 | ||||||||||
| L | мм | 56 | 61 | |||||||
| диапазон ⌀ растачиваемых отверстий | мм | 6,9 – 10,1 | 9,9 – 19,1 | |||||||
| ⌀ D | мм | 6,9 | 7,9 | 8,9 | 11,9 9,9 | 13,9 | ||||
| 23 7625мин | ||||||||||
| Режущая головка | 21,40 | 21,40 | 21,40 | 22,83 22,83 | 22,83 | |||||
| для типа | D07 | D07 | D07 | D10 D10 | D10 | |||||
| макс. глубина отверстия | мм | 30 | 30 | 30 | 35 35 | 35 | ||||
| диапазон ⌀ растачиваемых отверстий | мм | 6,9 – 8,1 | 7,9 – 9,1 | 8,9 – 10,1 | 11,9 – 14,1 9,9 – 12,1 | 13,9 – 19,1 | 23 7625 |
