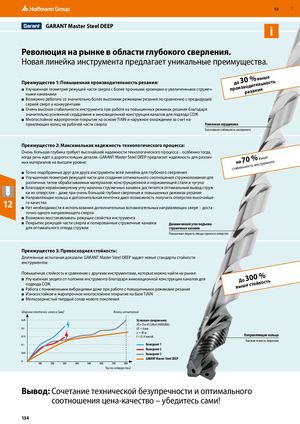

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 133

GARANT Master Steel DEEP

Революция на рынке в области глубокого сверления. Новая линейка инструмента предлагает уникальные преимущества.

30 % выше

Преимущество 1: Повышенная производительность резания: до ть

дительнос Улучшенная геометрия режущей части сверла с более прочными кромками и увеличенными стружеч- произво

• резания

ными канавками

• Возможно работать со значительно более высокими режимами резания по сравнению с предыдущей серией сверл и конкурентами
• Очень высокая стабильность инструмента при работе на повышенных режимах резания благодаря значительно усиленной сердцевине и инновационной конструкции каналов для подвода СОЖ
• Многослойное жаропрочное покрытие на основе TiAlN и наружное охлаждение за счет направляющих колец на рабочей части сверла Усиленная сердцевина

Высочайшая стабильность инструмента

Преимущество 2: Максимальная надежность технологического процесса: Очень большая глубина требует высочайшей надежности технологического процесса – особенно тогда, когда речь идет о дорогостоящих деталях. GARANT Master Steel DEEP предлагает надежность для различ- 70 % выше

ных материалов на высшем уровне: на умента

ть инстр стабильнос

• Точно подобранные друг для друга инструменты всей линейки для глубокого сверления
• Улучшенная геометрия режущей части для создания оптимального соотношения стружколомания для различных типов обрабатываемых материалов: конструкционной и нержавеющей стали и чугуна
• Благодаря неравномерному углу наклона стружечных канавок достигается оптимальный вывод стружки из отверстия – даже при очень большой глубине сверления и повышенных режимах резания

12 Направляющие кольца и дополнительная ленточка дают возможность получить отверстие высочайшего качества

• Нет необходимости в использовании дополнительных вспомогательных направляющих сверл – достаточно одного направляющего сверла
• Возможно восстанавливать режущие свойства инструмента
• Покрытие режущей части сверла и полированные стружечные канавки Динамический угол подъема для оптимального отвода стружки стружечных канавок

Повышенная скорость отвода стружки из отверстия

Преимущество 3: Превосходная стойкость: Длительные испытания доказали: GARANT Master Steel DEEP задает новые стандарты стойкости инструментов: Повышенная стойкость в сравнении с другими инструментами, которые можно найти на рынке 300 % Улучшенная защита от поломки инструмента благодаря инновационной конструкции каналов для

• До

подвода СОЖ ойкость

выше ст

Работа с пониженными вибрациями даже при работе с повышенными режимами резания Износостойкое и жаропрочное многослойное покрытие на базе TiAlN Мелкозернистый твердый сплав нового поколения

Ширина ленточки износа [мм] Конец испытаний

Условия сверления: 30 × D в 42 CrMo4 (40ХН2МА) ⌀ = 6 мм v = 85 м Направляющие кольца f = 0,14 мм/об.c Высокая точность сверления Конкурент 1 Конкурент 2 Конкурент 3 GARANT Master Steel DEEP Число отверстий

Вывод: Сочетание технической безупречности и оптимального

соотношения цена-качество – убедитесь сами!
