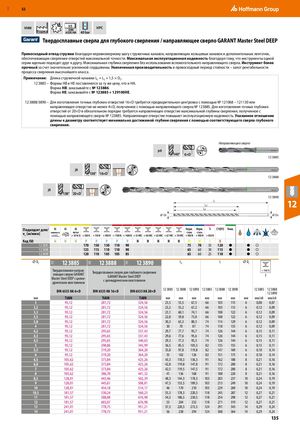

RUE 11E 10E 10E 52 VHM 2  Норма  h5  DIN 6535HA  40 bar HPC   Твердосплавные сверла для глубокого сверления / направляющее сверло GARANT Master Steel DEEP Превосходный отвод стружки благодаря неравномерному шагу стружечных канавок, направляющих кольцевых канавок и дополнительных ленточек, обеспечивающих сверление отверстий максимальной точности. Максимальная эксплуатационная надежность благодаря тому, что инструменты одной серии идельно подходят друг к другу. Максимальная глубина сверления без использования вспомогательного направляющего сверла. Инструмент более прочный за счет значительно усиленной сердцевины. Увеличенная производительность и превосходный период стойкости – залог рентабельности процесса сверления высочайшего класса. Примечание: Длина стружечной канавки LC = L2 + 1,5 × DC. 12 3885 – Формы HB и HE поставляются за ту же цену, что и НА. Форма HB: заказывайте с № 123886. Форма HE: заказывайте с № 123885 + 129100HE. 12 3888/3890 – Для изготовления точных глубоких отверстий 16×D требуется предварительная центровка с помощью № 121068 – 121130 или направляющее отверстие не менее 4×D, полученное с помощью направляющего сверла № 123885. Для изготовления точных глубоких отверстий от 20×D в обязательном порядке требуется направляющее отверстие максимальной глубины сверления, полученное с помощью направляющего сверла № 123885. Направляющее отверстие повышает эксплуатационную надежность. Указанное отношение длины к диаметру соответствует минимально достижимой глубине сверления с помощью соответствующего сверла глубокого сверления. Направляющее сверло p6 140° 6×D 12 3885 j6 138° 16×D 12 3888 j6 138° 20×D 12 3890 LLC 12 L2 ⌀ DC ⌀ DS Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S K ​ ​ ​ ​ ​ ​ 12 3885       170 150 130 110 90           75 70 35 120 ●   ● ○     12 3888       125 115 110 110 90           65 60 30 115 ●   ● ○     12 3890       120 110 105 105 85           65 60 25 110 ●   ● ○     ⌀ DC 12 3885 12 3888 12 3890 L2 L ⌀ Ds Твердосплавное направ-ляющее сверло GARANTMaster Steel DEEP с цилин-дрическим хвостовикомТвердосплавное сверло для глубокого сверленияGARANT Master Steel DEEPс цилиндрическим хвостовиком< 900 Nf DIN 6535 HA 6×D DIN 6535 HA 16×D DIN 6535 HA 20×D 12 3885 12 3888 12 3890 12 3885 12 3888 12 3890 ​ 12 3885 12 388812 3890 мм TiAlN TiAlN TiAlN мм мм мм мм мм мм мм мм/об мм/об 3 95,12 281,72 324,56 23,5 55,5 67,5 66 103 115 6 0,08 0,07 3,2 95,12 281,72 324,56 23,2 55,2 67,2 66 103 115 6 0,12 0,09 3,3 95,12 281,72 324,56 23,1 60,1 74,1 66 108 122 6 0,12 0,09 3,5 95,12 281,72 324,56 22,8 59,8 73,8 66 108 122 6 0,12 0,09 3,8 95,12 281,72 324,56 30,3 65,3 80,3 74 114 129 6 0,12 0,09 4 95,12 281,72 324,56 30 70 87 74 118 135 6 0,12 0,09 4,2 95,12 295,65 337,43 29,7 77,7 95,7 74 126 144 6 0,15 0,11 4,3 95,12 295,65 337,43 29,6 77,6 95,6 74 126 144 6 0,15 0,11 4,5 95,12 295,65 340,63 29,3 77,3 95,3 74 126 144 6 0,15 0,11 5 95,12 298,86 345,99 36,5 85,5 105,5 82 135 155 6 0,15 0,11 5,5 95,12 319,20 364,20 35,8 97,8 119,8 82 147 169 6 0,18 0,14 6 95,12 319,20 364,20 35 102 126 82 151 175 6 0,18 0,14 6,5 105,62 373,84 425,26 43,3 110,3 136,3 91 162 188 8 0,21 0,16 6,8 105,62 373,84 425,26 42,8 119,8 147,8 91 172 200 8 0,21 0,16 7 105,62 373,84 425,26 42,5 119,5 147,5 91 172 200 8 0,21 0,16 8 105,62 386,70 441,32 41 136 168 91 188 220 8 0,21 0,16 8,5 128,01 443,46 502,39 48,3 144,3 178,3 103 203 237 10 0,24 0,19 9 128,01 445,61 508,81 47,5 153,5 189,5 103 213 249 10 0,24 0,19 10 128,01 454,18 514,17 46 170 210 103 229 269 10 0,24 0,19 10,5 181,57 530,24 560,23 55,3 178,3 220,3 118 245 287 12 0,27 0,21 11 181,57 588,08 676,98 54,5 186,5 230,5 118 254 298 12 0,27 0,21 12 181,57 603,07 676,98 53 204 252 118 271 319 12 0,27 0,21 13 241,01 778,75 951,21 57,5 220,5 272,5 124 291 343 14 0,29 0,24 14 241,01 778,75 951,21 56 238 294 124 308 364 14 0,29 0,24 135
