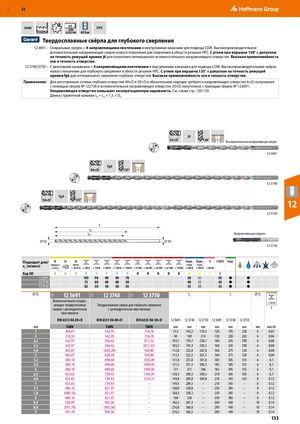

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 132

Предыдущая страница Следующая страница

Навигация

RUE 11E 11E 11E 52 VHM 2  Норма  h5  DIN 6535HA  40 bar HPC   Твердосплавные свёрла для глубокого сверления 12 3691 – Спиральные сверла, с 4 направляющими ленточками и внутренними каналами для подвода СОЖ. Высокопроизводительное вспомогательное направляющее сверло нового поколения для сверления в области резания HPC. С углом при вершине 138° и допуском на точность режущей кромки j6 для получения оптимального вспомогательного направляющего отверстия. Высокая прямолинейность оси и точность отверстия. 12 3740/3750 – С винтовыми канавками, с 4 направляющими ленточками и внутренними каналами для подвода СОЖ. Высокопроизводительные свёрла нового поколения для глубокого сверления в области резания HPC. С углом при вершине 135° и допуском на точность режущей кромки fg6 для оптимального сверления глубоких отверстий. Высокая прямолинейность оси и точность отверстия. Примечание: Для изготовления точных глубоких отверстий 40×D и 50×D в обязательном порядке требуется направляющее отверстие 6×D, полученное с помощью сверла № 122736 и вспомогательное направляющее отверстие 20×D, полученное с помощью сверла № 123691. Направляющее отверстие повышает эксплуатационную надежность. См. также стр. 129/130. Длина стружечной канавки LC = L2 + 1,5 × DC. j6 20×D 138° Вспомогательное направляющее сверло 12 3691 fg6 40×D 135° 12 3740 fg6 50×D 135° 12 12 3750 L LC L2 Направляющее сверло ⌀ DC ⌀ DS 12 2736 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S K ​ ​ ​ ​ ​ ​ 12 3691       105 90 90 90 70           50 45   95 ●   ●       12 3740       75 60 60 60 50           40 35   65 ●   ●       12 3750       65 50 50 50 45           35 30   55 ●   ●       ⌀ DC 12 3691 12 3740 12 3750 L2 L ⌀ Ds Вспомогательное направ-ляющее твердосплавноеТвердосплавное сверло для глубокого сверления < 900 N сверло с цилиндрическим с цилиндрическим хвостовиком f хвостовиком DIN 6535 HA 20×D DIN 6535 HA 40×D DIN 6535 HA 50×D 12 3691 12 3740 12 3750 12 3691 12 3740 12 3750 ​ ​ мм TiAlN TiAlN TiAlN мм мм мм мм мм мм мм мм/об 3 304,61 542,95 734,78 75,5 145,5 170,5 120 195 220 6 0,05 4 318,55 542,95 734,78 84 169 214 130 220 265 6 0,06 4,2 342,97 596,42 817,32 103,7 193,7 238,7 160 245 290 6 0,08 4,5 342,97 596,42 (817,32) 103,3 193,3 238,3 160 245 290 6 0,08 4,8 365,07 (638,28) 920,80 112,8 222,8 267,8 160 275 320 6 0,08 5 365,07 638,28 920,80 112,5 222,5 267,5 160 275 320 6 0,08 5,5 380,18 690,60 1035,89 131,8 251,8 301,8 185 305 355 6 0,1 5,8 380,18 690,60 1049,85 131,3 251,3 306,3 185 305 355 6 0,1 6 380,18 690,60 1049,85 131 251 306 185 305 355 6 0,1 6,5 433,65 739,43 1164,95 150,3 290,3 340,3 210 345 395 8 0,1 6,8 433,65 739,43 1253,31 149,8 289,8 369,8 210 345 425 8 0,12 7 433,65 739,43 – 149,5 289,5 – 210 345 – 8 0,12 7,5 480,16 821,97 – 168,8 328,8 – 230 385 – 8 0,12 7,8 (480,16) 821,97 – 168,3 328,3 – 230 385 – 8 0,12 8 480,16 821,97 – 168 328 – 230 385 – 8 0,12 8,5 528,99 903,36 – 182,3 367,3 – 260 430 – 10 0,14 8,8 (591,78) (903,36) – 216,8 366,8 – 290 430 – 10 0,14 9 591,78 903,36 – 216,5 366,5 – 290 430 – 10 0,14 133
