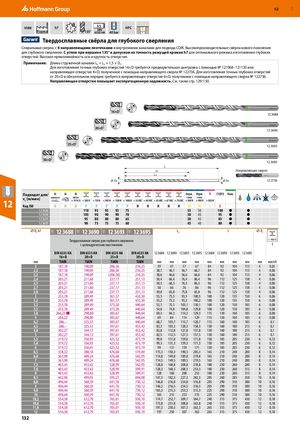

11E 11E 11E 11E RUE 52 VHM h7  Норма   2   h5135°   DIN 6535HA  40 bar HPC     Твердосплавные свёрла для глубокого сверления Спиральные сверла, с 4 направляющими ленточками и внутренними каналами для подвода СОЖ. Высокопроизводительные свёрла нового поколения для глубокого сверления. С углом при вершине 135° и допуском на точность режущей кромки h7 для оптимального режима изготовления глубоких отверстий. Высокая прямолинейность оси и круглость отверстия. Примечание: Длина стружечной канавки LC = L2 + 1,5 × DC. Для изготовления точных глубоких отверстий 16×D требуется предварительная центровка с помощью № 121068–121130 или направляющее отверстие 4×D, полученное с помощью направляющего сверла № 122736. Для изготовления точных глубоких отверстий от 20×D в обязательном порядке требуется направляющее отверстие 6×D, полученное с помощью направляющего сверла № 122736. Направляющее отверстие повышает эксплуатационную надежность. См. также стр. 129/130. 16×D 12 3688 20×D 12 3690​ 25×D 12 3693 30×D 12 3695 L LC Направляющее сверло L2 ⌀ DC ⌀ DS 12 2736 Подходит для/ 12 vc [м/мин]Код ISO N N N P P P P P H H H H H M M S K ​ ​ ​ ​ ​ ​ 12 3688       110 95 95 95 75           55 50   100 ●   ●       12 3690       105 90 90 90 70           50 45   95 ●   ●       12 3693       95 80 80 80 65           50 45   85 ●   ●       12 3695       90 75 75 75 60           45 40   80 ●   ●       ⌀ DC h7 12 3688 12 3690 12 3693 12 3695 L2 L ⌀ Ds Твердосплавное сверло для глубокого сверления < 900 N с цилиндрическим хвостовиком f DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA 12 3688 12 3690 12 3693 12 3695 12 3688 12 3690 12 3693 12 3695 ​ ​ 16×D 20×D 25×D 30×D мм TiAlN TiAlN TiAlN TiAlN мм мм мм мм мм мм мм мм мм мм/об 2 187,18 190,09 206,36 216,25 39 47 57 67 84 92 104 115 4 0,05 2,2 187,18 190,09 206,36 216,25 38,7 46,7 56,7 66,7 84 92 104 115 4 0,06 2,3 187,18 190,09 (206,36) 216,25 38,6 46,6 56,6 66,6 84 92 104 115 4 0,06 2,4 205,21 211,60 237,17 251,13 50,4 66,4 76,4 86,4 96 112 125 138 4 0,06 2,5 205,21 211,60 237,17 251,13 50,3 66,3 76,3 86,3 96 112 125 138 4 0,06 2,7 205,21 211,60 237,17 251,13 50 66 76 86 96 112 125 138 4 0,06 2,8 205,21 211,60 237,17 251,13 49,8 65,8 75,8 85,8 96 112 125 138 4 0,06 3 255,78 289,49 361,57 432,50 55,5 75,5 93,5 100,5 100 120 135 150 6 0,06 3,2 255,78 289,49 361,57 432,50 55,2 75,2 93,2 100,2 100 120 135 150 6 0,08 3,3 255,78 289,49 373,20 440,64 55,1 75,1 105,1 130,1 100 120 150 185 6 0,08 3,5 255,78 289,49 373,20 440,64 54,8 74,8 104,8 129,8 100 120 150 185 6 0,08 3,8 266,23 ■ 298,80 383,67 440,64 69,3 84,3 114,3 129,3 115 130 160 185 6 0,08 4 266,23 298,80 383,67 440,64 69 84 114 129 115 130 160 185 6 0,08 4,2 286,– 325,53 383,67 440,64 68,7 103,7 113,7 128,7 115 160 160 185 6 0,1 4,5 286,– 325,53 397,61 453,42 83,3 103,3 128,3 158,3 130 160 180 215 6 0,1 4,8 302,27 344,13 397,61 453,42 82,8 112,8 127,8 157,8 130 160 180 215 6 0,1 5 302,27 344,13 397,61 453,42 82,5 112,5 127,5 157,5 130 160 180 215 6 0,1 5,5 319,72 356,93 425,52 473,19 99,8 131,8 159,8 171,8 150 185 205 230 6 0,12 5,8 319,72 356,93 425,52 473,19 99,3 131,3 159,3 171,3 150 185 205 230 6 0,12 6 319,72 356,93 425,52 473,19 99 131 159 171 150 185 205 230 6 0,12 6,5 338,32 380,18 476,68 519,69 115,3 150,3 190,3 205,3 165 210 240 280 8 0,14 6,8 363,90 409,24 476,68 542,95 114,8 149,8 189,8 219,8 165 210 240 280 8 0,14 7 363,90 409,24 476,68 542,95 114,5 149,5 189,5 219,5 165 210 240 280 8 0,14 7,5 403,43 453,42 528,99 542,95 128,8 168,8 208,8 218,8 180 230 260 280 8 0,14 7,8 403,43 453,42 528,99 599,91 128,3 168,3 208,3 253,3 180 230 260 315 8 0,14 8 403,43 453,42 528,99 599,91 128 168 208 253 180 230 260 315 8 0,14 8,5 442,96 499,93 595,27 694,08 147,3 182,3 227,3 282,3 205 260 285 350 10 0,16 8,8 496,44 560,39 641,76 730,12 146,8 216,8 254,8 316,8 205 290 310 380 10 0,16 9 496,44 560,39 641,76 730,12 146,5 216,5 254,5 316,5 205 290 310 380 10 0,16 9,8 496,44 560,39 641,76 730,12 165,3 215,3 253,3 315,3 225 290 310 380 10 0,16 10 496,44 560,39 641,76 730,12 165 215 253 315 225 290 310 380 10 0,16 10,2 554,58 612,70 765,01 930,10 174,7 252,7 309,7 364,7 240 315 375 430 12 0,18 10,8 554,58 612,70 765,01 930,10 173,8 251,8 308,8 363,8 240 315 375 430 12 0,18 11,8 554,58 612,70 765,01 930,10 197,3 250,3 307,3 362,3 265 315 375 430 12 0,18 12 554,58 612,70 765,01 930,10 197 250 307 362 265 315 375 430 12 0,18 132
