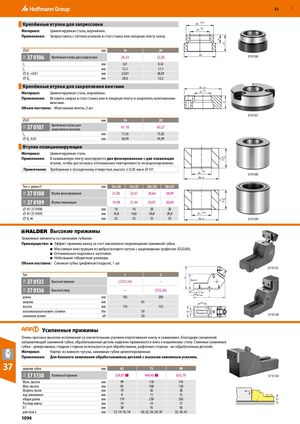

| Крепёжные втулки для запрессовки | d | +0,01 | |
| Материал: | Цементируемая сталь, воронёная. | d F 6 |
Применение: Запрессовать с лёгким усилием в стол станка или опорную плиту снизу.
l2 l3
| ⌀d1 | мм | 16 | 20 |
| 31E 37 0106 Крепёжная втулка для запрессовки | 26,23 | 32,26 | |
| l2 | мм | 6,9 | 8,42 |
| l3 | мм | 12,1 | 17,1 |
| ⌀ d2+0,01 | мм | 22,03 | 28,03 |
| ⌀ d4 | мм | 28,6 | 32,2 |
Крепёжные втулки для закрепления винтами
Материал: Цементируемая сталь, воронёная.
Применение: Вставить сверху в стол станка или в опорную плиту и закрепить монтажными винтами.
Объем поставки: Монтажные винты, 3 шт.
d2 -0,01 d F6 1 l2
37 0107
| ⌀d1 | мм | 16 | 20 | |
| 31E 37 0107 | Крепёжная втулка для закрепления винтами | 61,18 | 63,27 | |
| l2 | мм | 11,56 | 15,82 | |
| ⌀ d2 -0,01 | мм | 36,99 | 44,99 |
Втулки позиционирующие
Материал: Цементируемая сталь
Применение: В зажимаемую плиту монтируются две фиксированные и две плавающие втулки, чтобы достигалась оптимальная повторяемость позиционирования.
Примечание: Требование к посадочному отверстию, высота ± 0,05 мм и H7.
l -0,25 1-0,5
d F6 1 37 0108 d2 n6
| Тип× длина l1 | мм | 16×20 | 16×25 | 20×20 | 20×25 | |
| 31E 37 0108 | Втулка фиксированная | 21,85 | 23,41 | 26,64 | 28,09 | |
| 31E 37 0109 | Втулка плавающая | 19,98 | 21,44 | 24,97 | 26,64 | |
| ⌀ d1 (37 0108) | мм | 16 | 16 | 20 | 20 | |
| ⌀ d1 (37 0109) | мм | 16,8 | 16,8 | 20,8 | 20,8 | |
| ⌀ d2n6 | мм | 25 | 25 | 35 | 35 |
Высокие прижимы
Зажимные элементы со сменными губками.
Преимущество: Эффект прижима книзу за счет наклонного перемещения зажимной губки.
- Массивная конструкция из виброгасящего чугуна с шаровидным графитом (GGG60).
- Оптимальная подгонка к заготовке.
- Небольшие габаритные размеры.
Объем поставки: Сменная губка (рифлёная/гладкая), 1 шт.
1
37 0135
| Тип | 1 | 2 | |||
| 37K 37 0135 | Высокий прижим | (1273,54) | – | ||
| 37K 37 0136 | Высокий упор | – | (533,26) | ||
| длина | мм | 185 | 200 | ||
| ширина | мм | 65 | |||
| высота | мм | 135 | 132 | ||
| максимальный мом | ент затяжки | Нм | 50 | ||
| зажимное усилие | кН | 20 |
20 H7 L 52,5
B 17,5
Усиленные прижимы
Очень прочное высокое исполнение со значительным усилием подтягивания книзу и зажимания. Благодаря скошенной направляющей зажимной губки, обрабатываемая деталь надежно прижимается вниз к машинному столу. Сменные зажимные губки - реверсивные, гладкая сторона используется для обработанных, рифленая сторона - не обработанных деталей.
Материал: Корпус из ковкого чугуна, зажимные губки цементированные. Применение: Для бокового зажимания обрабатываемых деталей с высоким зажимным усилием.
37
| ширина губок | мм | 65 | 75 | 90 | |
| 35A 37 5130 | Усиленный прижим | 329,97 ■ | 449,40 ■ | 653,79 | |
| Макс. высота | мм | 99 | 118 | 145 | |
| Мин. высота | мм | 85 | 100 | 120 | |
| Ширина пазов | мм | 19 | 26 | 38 | |
| ход зажимания | мм | 8 | 11 | 15 | |
| общая длина | мм | 179 | 230 | 265 | |
| Раствор ключа | мм | 14 | 14 | 17 | |
| h1 | мм | 38 | 45 | 56 | |
| для паза a | мм | 12; 14; 16; 18 | 20; 22; 24; 28; 30 | 32; 36; 42 |
37 5130
