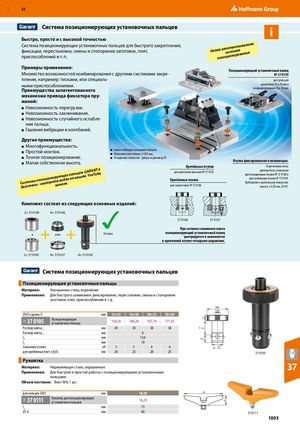

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1092
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Система позиционирующих установочных пальцев i
Быстро, просто и с высокой точностью
Система позиционирующих установочных пальцев для быстрого закрепления, фиксации, перестановки, смены и стопорения заготовок, плит, Новая запатентованнаясистема приспособлений и т. п. позиционирования
Примеры применения: Позиционирующий установочный палец
| Множество возможностей комбинирования с другими системами закре- | № 37 0105 | ||
| пления, например: тисками, или специаль- | доступен для | ||
| ными приспособлениями. | диаметров 16 и 20 мм и | ||
| Преимущества запатентованного | в вариантах длины 25 и 30 мм. |
механизма привода фиксатора пру- жиной: Невозможность перегрузки. Невозможность заклинивания.
Невозможность случайного ослабле-
ния пальца. Гашение вибрации и колебаний.
Другие преимущества: Многофункциональность.
Простой монтаж. важно соблюдать указанные допуски.
- Межосевое расстояние ± 0,01 мм.
Точное позиционирование.
- Посадочное отверстие - допуск на диаметр H7.
Малая собственная высота. Втулка фиксированная и плавающая. Крепёжные втулки В крепежную плиту ANT в должны быть помещены льцев GAR для крепления винтами № 37 0107 ouTube две неподвижные втулки № 37 0108 и ующих па две плавающие втулки № 37 0109. део на нашем Y Крепёжные втулки Система позиционир Требования к крепежному отверстию:
действии - смотрите виканале. для запрессовки № 37 0106 высота ± 0,05 мм, ⌀ H7.
Комплект состоит из следующих основных изделий:✓ 2× 37 0108 4× 37 0106 37 0106 37 0107 При затяжке зажимного винта
Готово позиционирующий установочный палец
| и | или | центрируется и зажимается | |
| в крепежной втулке четырьмя шариками. |
2× 37 0109 4× 37 0107 4× 37 0105
Система позиционирующих установочных пальцев Позиционирующие установочные пальцы Материал: Улучшенная сталь, воронёная Применение: Для быстрого зажимания, фиксирования, перестановки, смены и стопорения
заготовок, плит, приспособлений и т. д. SW 1 SW2
| ⌀d1×длина l1 | мм | 16×25 | 16×30 | 20×25 | 20×30 | |
| 31E 37 0105 | Позиционирующие установочные пальцы | 158,16 | 160,24 | 167,74 | 171,07 | |
| Раствор ключа1 | мм | 30 | 30 | 38 | 38 | |
| Раствор ключа2 | мм | 6 | ||||
| l2 | мм | 13,6 | ||||
| l3 | мм | 10 | ||||
| Зажимное усилие | кН | 5 | 5 | 6 | 6 | |
| для крепёжных пли | т ±0,05 | мм | 20 | 25 | 20 | 25 |
d1 -0,05
Рукоятка 37
Материал: Нержавеющая сталь, окрашенная.
Применение: Для быстрой и простой работы с позиционирующими установочными пальцами.
Объем поставки: Винт M4, 1 шт.
| для пальцев ⌀d1 | мм | 16/20 | |
| 31E 37 0111 | Рукоятка для позиционирующих установочных пальцев | 16,23 | |
| l2 | мм | 15 | |
| ⌀ d | мм | 60 |
