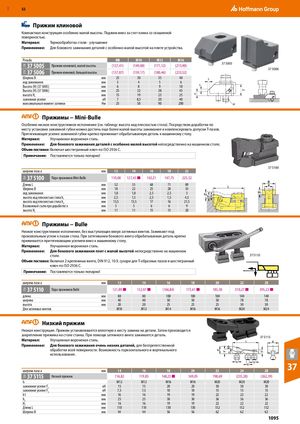

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1094
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Прижим клиновой
Компактная конструкция особенно малой высоты. Поджим вниз за счет клина со скошенной поверхностью.
Материал: Термообработка стали - улучшение
Применение: Для бокового зажимания деталей с особенно малой высотой на плите устройства.
| Резьба | M8 | M10 | M12 | M16 | |||
| 37K 37 5005 | Прижим клиновой, малой высоты | (127,41) | (149,08) | (171,12) | (213,90) | 37 5005 | |
| 37K 37 5006 | Прижим клиновой, большой высоты | (137,87) | (159,17) | (180,46) | (233,52) | 37 5006 | |
| Ширина В | мм | 25 | 30 | 35 | 40 | S | |
| ход зажимания | мм | 3 | 4 | 5 | 6 | ||
| Высота (Н) (37 5005) | мм | 6 | 8 | 9 | 10 | S | |
| Высота (Н) (37 5006) | мм | 25 | 32 | 38 | 45 | H1 | |
| высота H1 | мм | 15 | 19 | 23 | 25 | H | |
| зажимное усилие | кН | 7 | 8,5 | 20 | 40 | ||
| максимальный моме | нт затяжки Нм | 25 | 50 | 90 | 200 | M |
Прижимы − Mini-Bulle
Особенно низкое конструктивное исполнение (см. таблицу: высота над плоскостью стола). Посредством доработки по месту установки зажимной губки можно достичь еще более малой высоты зажимания и компенсировать допуски Т-пазов. Притягивающее усилие зажимной губки крепко прижимает обрабатываемую деталь к машинному столу.
Материал: Улучшенная вороненая сталь. Применение: Для бокового зажимания деталей с особенно малой высотой непосредственно на машинном столе.
Объем поставки: Включая шестигранный ключ по ISO 2936 C.
Примечание: Поставляются только попарно!
| 37 5100 | |||||||
| ширина паза a | мм | 12 | 14 | 16 | 18 | 22 | |
| 35A 37 5100 Пара прижимов Mini-Bulle | 110,08 | 127,43 ■ | 142,21 | 147,75 | 225,32 | ||
| Длина L | мм | 52 | 55 | 68 | 71 | 89 | |
| Ширина В | мм | 18 | 22 | 25 | 28 | 35 | |
| ход зажимания | мм | 1,8 | 1,8 | 2,5 | 2,5 | 3 | |
| высота над плоскостью стола h1 | мм | 2,5 | 1,5 | 2,5 | 1,5 | 4,5 | |
| высота над плоскостью стола h2 | мм | 13,5 | 13,5 | 17 | 16 | 21,5 | |
| Возможный съем при доработке х | мм | 5 | 5 | 6 | 6 | 9 | |
| высота H1 | мм | 11 | 11 | 15 | 15 | 20 |
Прижимы − Bulle
Низкое конструктивное исполнение, без выступающих вверх затяжных винтов. Зажимают под произвольным углом к пазам стола. При затягивании бокового винта обрабатываемая деталь крепко
| прижимается пр Материал: Применение: Объем поставки Примечание: | итягивающим усилием вн Улучшенная вороненая с Для бокового зажиман столе. : Включая 2 крепежных ви ключ по ISO 2936 C. Поставляются только по | из к машинн таль. ияплитсм нта, DIN 912 парно! | ому столу. алой высото , 10.9, сухари | йнепосредстве для Т-образных | нно на машин пазов и шести | ном гранный | 37 5110 | ||
| ширина паза a | мм | 12 | 14 | 16 | 18 | 20 | 22 | 28 | |
| 35A 37 5110 | Пара прижимов Bulle | 121,89 ■ | 132,97 ■ | (166,84) | 173,61 ■ | 185,30 | 310,27 ■ | 395,23 ■ | |
| длина | мм | 80 | 80 | 100 | 100 | 100 | 140 | 140 | |
| ширина | мм | 40 | 40 | 50 | 50 | 50 | 78 | 78 | |
| высота | мм | 20 | 20 | 25 | 25 | 25 | 30 | 30 | |
| Для затяжных винт | ов | M10 | M12 | M14 | M16 | M16 | M20 | M24 |
Низкий прижим
Низкая конструкция. Прижим устанавливается вплотную к месту зажима на детали. Затем производится закрепление прижима на столе станка. При помощи затяжного винта зажимается деталь.
Материал: Улучшенная вороненая сталь. Применение: Для бокового зажимания очень низких деталей, для беспрепятственной обработки всей поверхности. Возможность горизонтального и вертикального использования.
37 5115
37
| ширина паза a | мм | 14 | 16 | 18 | 20 | 22 | 24 | 28 | |
| 35A 37 5115 | Низкий прижим | 116,82 | 119,85 | 148,23 ■ | 169,05 | 198,69 | (235,28) | (262,39) | |
| G | M12 | M12 | M16 | M16 | M20 | M20 | M20 | ||
| зажимное усилие F1 | кН | 15 | 15 | 20 | 20 | 30 | 30 | 30 | |
| зажимное усилие F2 | кН | 7,5 | 7,5 | 10 | 10 | 15 | 15 | 15 | |
| h1 | мм | 16 | 16 | 19 | 19 | 22 | 22 | 22 | |
| h2 | мм | 25 | 25 | 30 | 30 | 36 | 36 | 36 | |
| H1 | мм | 16 | 16 | 19 | 19 | 22 | 22 | 22 | |
| Длина L | мм | 110 | 110 | 130 | 130 | 152 | 152 | 152 | |
| Ширина В | мм | 44 | 44 | 56 | 56 | 62 | 62 | 62 |
