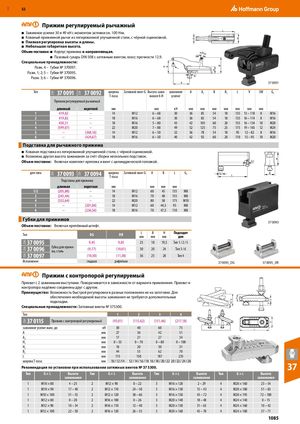

RUE 35A35A35A35A 35A35A 35A35A 52 ​  Прижим регулируемый рычажный L ■ Зажимное усилие 30 и 49 кН с моментом затяжки ок. 100 Н•м. ■ Кованый прижимной рычаг из легированной улучшенной стали, с чёрной оцинковкой. B1 B ■ Плавная регулировка высоты и длины. ■ Небольшая габаритная высота. Объем поставки: ■ Корпус прижима и направляющая. ■ Пазовый сухарь DIN 508 с затяжным винтом, класс прочности 12.9. Специальные принадлежности: Разм. 4 – Губки № 370097. Разм. 1; 2; 5 – Губки № 370095. Разм. 3; 6 – Губки № 370096. 37 0091 ​ Тип 37 0091 37 0092 ширина Затяжной винт G Высота зажи- зажимноеT-пазамания h-H­усилиеA A1 B B1 L V SW G1 Прижим регулируемый рычажный длинный короткий мм ​ мм кН мм мм мм мм мм мм мм ​ 1 419,82 – 14 M12 6 – 68 30 36 85 54 18 135 13 – 110 8 M16 2 419,82 – 18 M16 6 – 68 30 36 85 54 18 135 16 – 114 8 M16 3 450,51 – 18 M16 5 – 80 43 42 105 60 20 155 16 – 134 10 M20 4 (599,07) – 22 M20 7 – 88 49 52 125 75 25 175 19 – 165 12 M24 5 – (368,16) 14 M12 6 – 50 32 36 78 54 18 95 12 – 82 8 M16 6 – (424,67) 18 M16 6 – 50 40 42 92 60 20 110 15 – 95 10 M20 Подставка для рычажного прижима ■ Кованая подставка из легированной улучшенной стали, с чёрной оцинковкой. ■ Возможна другая высота зажимания за счёт сборки нескольких подставок. A Объем поставки: Включая комплект крепежа и винт с цилиндрической головкой. G1 для типа 37 0093 37 0094 ширина Затяжной винт G AT-паза B L G1 G L B Подставка для прижима длинная короткая мм ​ мм мм мм ​ 1/2 (205,88) – 14 M12 60 45 135 M8 3 (245,44) – 18 M16 70 48 155 M8 4 (332,64) – 22 M20 80 58 175 M10 5 – (201,84) 14 M12 60 44,5 95 M8 6 – (236,56) 18 M16 70 47,5 110 M8 Губки для прижимов 37 0093 Объем поставки: Включая крепёжный штифт. Тип DG DR L B H Подходитммммммдля 37 0095 9,45 9,85 25 18 19,5 Тип 1 / 2 / 5 37 0096 Губка для прижи-ма, сталь (9,77) (10,01) 30 20 24 Тип 3 / 6 37 0097 (10,50) (11,38) 36 25 28 Тип 4 Исполнение гладкая рифлёная 37 0095_DG 37 0095_DR ​  Прижим с контропорой регулируемый Прихват с 2 зажимными выступами. Поворачивается в зависимости от варианта применения. Прихват и контропора надёжно соединены друг с другом. Преимущество: Возможность быстрой регулировки в разных положениях не на заготовке. Для обеспечения необходимой высоты зажимания не требуются дополнительныеподкладки. AH1 A2H2 A Специальные принадлежности: Затяжные винты № 375300. Тип 1 2 3 4 37 0115 Прижим с контропорой регулируемый (93,01) (115,62) (151,46) (217,18) B2 зажимное усилие макс. до кН 30 40 60 75 L A мм 27 36 42 51 A2 мм 17 21 27 34 H1 мм 0 – 55 0 – 70 0 – 80 0 – 100 H2 мм 18 20 30 31 B2 мм 44 55 62 70 L мм 115 150 187 235 ширина T-паза мм 10 / 12 /14 12 / 14 / 16 / 18 16 / 18 / 20 / 22 20 / 22 / 24 / 28 Рекомендация по установке при использовании затяжных винтов № 37 5300. 37 Тип G×L Высота Тип G×L Высота Тип G×L Высота Тип G×L Высота зажимания зажимания зажимания зажимания 1 M10 × 80 4 – 25 2 M12 × 90 0 – 22 3 M16 × 120 2 – 29 4 M20 × 160 23 – 54 1 M10 × 90 17 – 40 2 M12 × 110 24 – 50 3 M16 × 130 15 – 43 4 M20 × 180 51 – 83 1 M10 × 100 31 – 55 2 M12 × 120 38 – 66 3 M16 × 150 43 – 72 4 M20 × 195 72 – 100 1 M12 × 80 0 – 20 2 M16 × 100 0 – 26 3 M20 × 140 18 – 48 4 M24 × 140 0 – 15 1 M12 × 90 10 – 34 2 M16 × 110 12 – 40 3 M20 × 150 31 – 63 4 M24 × 160 10 – 42 1 M12 × 100 22 – 50 2 M16 × 120 26 – 55 3 M20 × 160 45 – 78 4 M24 × 180 37 – 71 1085
