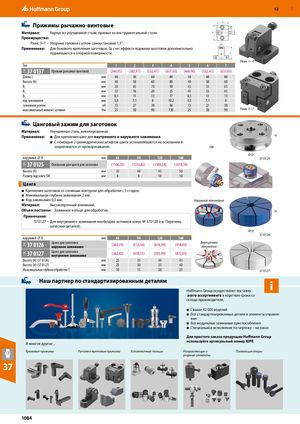

37K37K37K37K RUE 52 ​  Прижимы рычажно-винтовые B3 Материал: Корпус из улучшенной стали, прихват из инструментальной стали. B1 Преимущество: Разм. 5–7 – Упорные головки с углом самоустановки 1,5°. B2 Применение: Для бокового крепления заготовок. За счет эффекта поджима заготовки дополнительно поджимаются к опорной поверхности. H Разм. 1– 4 Тип 1 2 3 4 5 6 7 37 0137 Прижим рычажно-винтовой (340,01) (382,97) (532,41) (637,03) (468,90) (532,41) (637,03) Длина L мм 40 50 60 80 50 60 80 Высота (Н) мм 40 50 60 80 40 50 60 B1 мм 50 65 70 90 45 55 65 B2 мм 12 16 20 25 45 55 65 B3 мм 8,5 11 13 17 8,5 11 13 ход зажимания мм 5,3 7,1 8 10,2 5,3 7,1 8 зажимное усилие кН 15 27 38 46 15 27 38 максимальный момент затяжки Нм 25 50 90 130 25 50 90 Разм. 5 –7 ​  Цанговый зажим для заготовок Материал: Улучшенная сталь, никелированная Применение: ■ Для крепления цанг для внутреннего и наружного зажимания. H ■ С помощью 2 цилиндрических штифтов цанги устанавливаются на основании и закрепляются от проворачивания. SW ⌀ D наружный ⌀ D мм 65 90 120 160 37 0125 37 0125 Основание для цанги для заготовки (1106,25) (1233,82) (1384,38) (1618,59) Высота (Н) мм 35 40 45 50 Размер под ключ SW мм 8 8 10 10 Цанга ​ ■ Крепление заготовок со сложным контуром для обработки с 5 сторон. ■ Минимальная глубина зажимания 2 мм. ■ Ход зажимания 0,3 мм. Наружное зажимание Материал: Высокопрочный алюминий. Объем поставки: Зажимное кольцо для обработки. H Примечание: 37 0127 – Для внутреннего зажимания необходим затяжной конус № 370128 (см. Перечень запасных деталей). ⌀ D 37 0126 наружный ⌀ D мм 65 90 120 160 37 0126 Цанга для заготовкинаружное зажимание (383,74) (512,34) (618,99) (918,03) Внутреннеезажимание 37 0127 Цанга для заготовкивнутреннее зажимание (362,82) (470,51) (595,99) (872,03) Высота (Н) (37 0126) мм 25 35 40 45 Высота (Н) (37 0127) мм 25 30 35 40 Максимальная глубина обработки Т мм 10 15 20 25 37 0127 Наш партнер по стандартизированным деталям Hoffmann Group осуществляет поставку всего ассортимента в короткие сроки со склада производителя. ■ Свыше 42 000 изделий ■ Все стандартизированные детали и элементы управле- ния ■ Все модульные зажимные приспособления ■ Специальное исполнение по чертежу – на заказ Для простого заказа продукции Hoffmann Group И многое другое. .. используйте артикульный номер KIPP. Крюковые прижимы Рычажно-винтовые прижимы Установочные пальцы Направляющие и Плавающие опоры упорные элементы 37 1084
