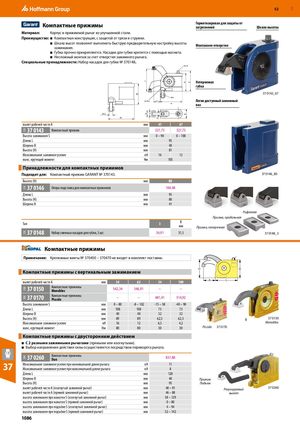

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1085

Компактные прижимы Герметизирован для защиты от загрязнений Шкала высоты

Материал: Корпус и прижимной рычаг из улучшенной стали.

Преимущество: Компактная конструкция, с защитой от грязи и стружки.

Шкала высот позволяет выполнить быструю предварительную настройку высоты Монтажное отверстие зажимания.
Губка прочно прикрепляется. Насадки для губки крепятся с помощью магнита.
Несложный монтаж за счет отверстия зажимного рычага.

Специальные принадлежности: Набор насадок для губки № 370148. Sw10

S Нетеряемая 81 91 губка 37 0143_67 80 M12 Легко доступный зажимный 40 Nm A 99 паз

M12		28 15		40
	99		12

вылет рабочей части A		мм	47		67
	37 0143 Компактный прижим		327,75		327,75
Высота зажимания S		мм	0 – 90		0 – 100
Длина L		мм		95
Ширина В		мм		40
Высота (Н)		мм		81
Максимальное зажимное усилие		кН	16		12
макс. крутящий момент		Нм		105
Принадлежности для компактных прижимов
Подходит для:	Компактный прижим GARANT № 370143.				37 0146_80
Высота (Н)		мм		80
	37 0146 Опора-подставка для компактных прижимов			104,48
Длина L		мм		95
Высота (Н)		мм		80
Ширина В		мм		41

Рифленая Призма, продольная B Тип 3

мм Призма, поперечная

вылет рабочей части A		мм	34	62	54	L A 100
	37 0150 Компактные прижимы
	Monobloc		542,34	546,91	–	–
	37 0170 Компактные прижимы
	Piccolo		–	–	481,41	514,92
Высота зажимания S		мм	0 – 80	-8 – 102	-15 – 58	-40 – 90
Длина L		мм	108	108	73	73
Ширина В		мм	40	40	32	32
Высота (Н)		мм	89	89	62,5	37 0150 B 62,5
Максимальное зажимное усилие		кН	16	12	6,5	Monobloc 4,2
макс. крутящий момент		Нм	80	80	30	37 0170 Piccolo 30

Компактные прижимы с двусторонним действием

39K 37 0260 Компактные прижимы Duo		837,88
Максимальное зажимное усилие при минимальной длине рычага	кН	11
Максимальное зажимное усилие при максимальной длине рычага	кН	8
Длина L	мм	120
Ширина В	мм	40
Высота (Н)	мм	95
вылет рабочей части A (изогнутый зажимной рычаг)	мм	48–91
вылет рабочей части A (прямой зажимной рычаг)	мм	46–88
высота зажимания при нажатииS (изогнутыйзажимнойрычаг)	мм	38– 129
высота зажимания при нажатииS (прямойзажимнойрычаг)	мм	0–80
высота зажимания при подъёме S (изогнутыйзажимнойрычаг)	мм	4 –94
высота зажимания при подъёме S (прямойзажимнойрычаг)	мм	52 – 142

37 0148

Набор сменных насадок для губки, 3 шт.

Компактные прижимы

Примечание:

Крепежные винты № 370450 – 370470 не входят в комплект поставки.

Компактные прижимы с вертикальным зажиманием
