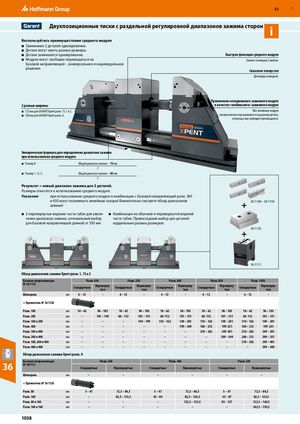

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1037
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Двухпозиционные тиски с раздельной регулировкой диапазонов зажима сторон i
Воспользуйтесь преимуществами среднего модуля
- Зажимание 2 деталей одновременно.
- Детали могут иметь разные размеры.
- Детали зажимаются одновременно. Быстрая фиксация среднего модуля
- Модули могут свободно перемещаться на Зажим с помощью 2 винтов. базовой направляющей – универсальное и индивидуальное решение.
Сквозное отверстие
Для ввода шпинделя.
Применение неподвижного зажимного модуля
2 разные ширины в качестве «мобильного» зажимного модуля
125 мм для GARANT Xpent разм. 1S, 1 и 2. Оба зажимных модуля 100 мм для GARANT Xpent разм. 0. автоматически подстраиваются под размер детали, поскольку они свободно перемещаются.
Эмпирическая формула для определения диапазона зажима
при использовании среднего модуля
- Размер 0: Общий диапазон зажима – 74 мм
2
- Размер 1, 1S, 2: Общий диапазон зажима – 84 мм
2 Результат = новый диапазон зажима для 2 деталей. Размеры относятся к использованию среднего модуля.
Указание: при использовании среднего модуля в комбинации с базовой направляющей разм. 360
и 450 могут возникнуть линейные зазоры! Внимательно смотрите обзор диапазонов + 36 1140 – 36 1150
зажима!
- 2 перевернутые верхние части губок для увели-
- Комбинация из обычной и перевернутой верхней
чения диапазона зажима, оптимальный выбор части губки. Превосходный выбор для деталей
для базовой направляющей длиной от 550 мм. кардинально разных размеров. + 36 1135
36 1111
Обзор диапазонов зажима Xpent разм. 1, 1S и 2
| Базовая направляющая | Разм. | 450 | Разм | . 550 | Разм. | 650 | Разм. | 850 | Разм. | 1050 | |
| № 36 1115 | Стандартные | Переверну- тые | Стандартные | Переверну- тые | Стандартные | Переверну- тые | Стандартные | Переверну- тые | Стандартные | Переверну- тые | |
| Шпиндель | мм | 6 – 12 | – | 6 – 12 | – | 6 – 12 | – | 6 – 12 | – | 6 – 12 | – |
| + Удлинитель № 36 1120 | |||||||||||
| Разм. 100 | мм | 10 – 62 | 96 – 103 | 10 – 62 | 96 – 103 | 10 – 62 | 96 – 103 | 10 – 62 | 96 – 103 | 10 – 62 | 96 – 103 |
| Разм. 200 | мм | – | 101 – 149 | 60 – 112 | 101 – 151 | 60 -112 | 101 – 151 | 60 -112 | 101 – 151 | 60 -112 | 101 – 151 |
| Разм. 100 и 200 | мм | – | – | – | 149 – 199 | 110 – 162 | 149 – 201 | 110 – 162 | 149 – 201 | 110 – 162 | 149 – 201 |
| Разм. 400 | мм | – | – | – | – | – | 199 – 249 | 160 – 212 | 199 -251 | 160 – 212 | 199 -251 |
| Разм. 100 и 400 | мм | – | – | – | – | – | – | 210 – 262 | 249 -301 | 210 – 262 | 249 – 301 |
| Разм. 200 и 400 | мм | – | – | – | – | – | – | – | 299 – 349 | 260 – 312 | 299 – 351 |
| Разм. 100, 200 и 400 | мм | – | – | – | – | – | – | – | – | 310 – 362 | 349 – 401 |
| Разм. 400 и 400 | мм | – | – | – | – | – | – | – | – | – | 399 – 449 |
Обзор диапазонов зажима Xpent разм. 0
| Базовая направляющая | Раз | м. 360 | Разм | . 440 | Раз | м. 520 | |
| № 361115 | Стандартные | Перевернутые | Стандартные | Перевернутые | Стандартные | Перевернутые | |
| Шпиндель | мм | – | – | – | – | – | – |
| + Удлинитель № 36 1120 | |||||||
| Разм. 80 | мм | 5 – 47 | 72,5 – 84,5 | 5 – 47 | 72,5 – 84,5 | 5 – 47 | 72,5 – 84,5 |
| Разм. 160 | мм | – | 82,5 – 113,5 | 45 – 84 | 82,5 – 124,5 | 45 – 87 | 82,5 – 124,5 |
| Разм. 80 и 160 | мм | – | – | – | 122,5 – 153,5 | 85 – 127 | 122,5 – 164,5 |
| Разм. 160 и 160 | мм | – | – | – | – | – | 162,5 – 193,5 |
