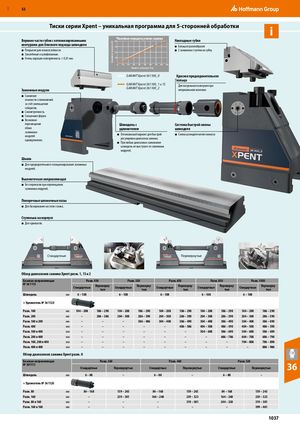

Тиски серии Xpent – уникальная программа для 5-сторонней обработки i
Верхние части губок с оптимизированными *Линейная передача усилия зажима Накладные губки
40 контурами для близкого подхода шпинделя
- Большое разнообразие
30
- Покрытие для износостойкости.
- 2 зажимные ступени на губку
Закалённые и шлифованные. 20
- Очень хорошая повторяемость < 0,01 мм. 10
| 0 | 10 | 20 30 | 40 | 50 | 60 | 70 | 80 | 90 | ||
| Момент затяжки в Н•м | ||||||||||
| GARANT Xpent 361100_0 | Красное предохранительное | |||||||||
| кольцо | ||||||||||
| GARANT Xpent 361100_1 и 1S | Для визуального контроля при |
Зажимные модули GARANT Xpent 361100_2 неправильном монтаже.
- Снижение опасности столкновений за счёт уменьшения габаритов.
- Симметричность
- Скошенная форма
- Возможно
| перемещение | Шпиндель с | Система быстрой смены |
| обоих | удлинителем | шпинделя |
| зажимных | ||
| модулей | ■ Оптимальный вариант для быстрой | ■ Смена шпинделя менее минуты |
одновременно. регулировки диапазона зажима.
- При любых диапазонах зажимания шпиндель не выступает из зажимных модулей.
Шкала
- Для предварительного позиционирования зажимных модулей.
Высокоточная направляющая
- Без перекосов при перемещении зажимных модулей.
Поперечные шпоночные пазы
- Для базирования на столе станка.
Ступенька на корпусе
- Для прихватов.
Стандартные Перевернутые
Обзор диапазонов зажима Xpent разм. 1, 1S и 2
Базовая направляющая Разм. 450 Разм. 550 Разм. 650 Разм. 850 Разм. 1050
№ 36 1115 Переверну- Переверну- Переверну- Переверну- Переверну-
| Стандартные | тые | Стандартные | тые | Стандартные | тые | Стандартные | тые | Стандартные | тые | ||||
| Шпиндель | мм | 6 – 108 | 6 – 108 | 6 – 108 | 6 – 108 | 6 – 108 | |||||||
| + Удлинитель № 36 1120 | |||||||||||||
| Разм. 100 | мм | 104 – 208 | 186 – 290 | 104 – 208 | 186 – 290 | 104 – 208 | 186 – 290 | 104 – 208 | 186 – 290 | 104 – 208 | 186 – 290 | ||
| Разм. 200 | мм | – | 286 – 386 | 204 – 308 | 286 – 390 | 204 – 308 | 286 – 390 | 204 – 308 | 286 – 390 | 204 – 308 | 286 – 390 | ||
| Разм. 100 и 200 | мм | – | – | – | 386 – 486 | 304 – 408 | 386 – 490 | 304 – 408 | 386 – 490 | 304 – 408 | 386 – 490 | ||
| Разм. 400 | мм | – | – | – | – | – | 486 – 586 | 404 – 508 | 486 – 590 | 404 – 508 | 486 – 590 | ||
| Разм. 100 и 400 | мм | – | – | – | – | – | – | 504 – 608 | 586 – 690 | 504 – 608 | 586 – 690 | ||
| Разм. 200 и 400 | мм | – | – | – | – | – | – | – | 686 – 786 | 604 – 708 | 686 – 790 | ||
| Разм. 100, 200 и 400 | мм | – | – | – | – | – | – | – | – | 704 – 808 | 786 – 890 | ||
| Разм. 400 и 400 | мм | – | – | – | – | – | – | – | – | – | 886 – 986 | ||
| Обзор диапазонов зажима Xpent разм. 0 | |||||||||||||
| Базовая направляющая | Разм. 360 | Разм. 440 | Разм. 520 | 36 | |||||||||
| № 361115 | |||||||||||||
| Стандартные | Перевернутые | Стандартные | Перевернутые | Стандартные | Перевернутые | ||||||||
| Шпиндель | мм | 6 – 88 | – | 6 – 88 | – | 6 – 88 | – | ||||||
| + Удлинитель № 36 1120 | |||||||||||||
| Разм. 80 | мм | 84 – 168 | 159 – 243 | 84 – 168 | 159 – 243 | 84 – 168 | 159 – 243 | ||||||
| Разм. 160 | мм | – | 239 – 301 | 164 – 248 | 239 – 323 | 164 – 248 | 239 – 323 | ||||||
| Разм. 80 и 160 | мм | – | – | – | 319 – 381 | 244 – 328 | 319 – 381 | ||||||
| Разм. 160 и 160 | мм | – | – | – | – | – | 399 – 461 |
