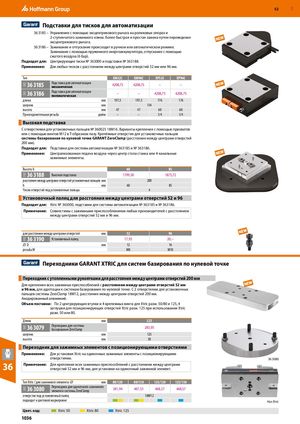

Подставки для тисков для автоматизации
36 3185 – Управление с помощью эксцентрикового рычага на роликовых опорах и 2-ступенчатого зажимного клина. Более быстрая и простая замена путем переведения эксцентрикового рычага. 36 3186 – Зажимание и отпускание происходит в ручном или автоматическом режиме. Зажимание с помощью пружинного энергоаккумулятора, отпускание с помощью сжатого воздуха (6 бар).
Подходит для: Центрирующие тиски № 363000 и подставки № 363188.
Применение: Для любых тисков с расстоянием между центрами отверстий 52 мм или 96 мм.
| Тип | XM52C | XM96C | XP52C | XP96C | |||
| 31O 36 3185 | Подставка для автоматизации механическая | 4208,75 | 4208,75 | – | – | ||
| 31O 36 3186 | Подставка для автоматизации пневматическая | – | – | 4208,75 | 4208,75 | ||
| длина | мм | 197,5 | 197,5 | 176 | 176 | ||
| ширина | мм | 13 | 4 | ||||
| высота | мм | 47 | 47 | 60 | 60 | ||
| Присоединительна | я резьба | дюйм | – | – | 1/4 | 1/4 |
Высокая подставка
С отверстиями для установочных пальцев № 360025 18M16. Варианты крепления с помощью прихватов или с помощью винтов M12 в Т-образном пазу. Крепёжные отверстия для установочных пальцев системы базирования по нулевой точке GARANT ZeroClamp (расстояние между центрами отверстий 200 мм).
Подходит для: Подставки для системы автоматизации № 363185 и № 363186.
Применение: Централизованная подача воздуха через центр стола станка или 4-канальные зажимные элементы.
| Высота h | 60 | 85 | |
| 31O 36 3188 Высокая подставка | 1799,50 | 1875,72 | |
| расстояние между центрами отверстий установочных пальцев мм | 200 | ||
| h мм | 60 | 85 | |
| Число отверстий под установочные пальцы | 4 |
Установочный палец для расстояния между центрами отверстий 52 и 96
Подходит для: Xtric № 363000, подставки для системы автоматизации № 363185 и № 363186.
Примечание: Совместимы с зажимными приспособлениями любых производителей с расстоянием между центрами отверстий 52 мм и 96 мм.
| для расстояния между центрами отверстий | мм | 52 | 96 |
| 31O 36 3190 Установочный палец | 17,93 | 20,– | |
| ⌀ D | мм | 12 | 16 |
| резьба М | M8 | M10 |
Переходники GARANT XTRIC для систем базирования по нулевой точке
Переходник с утопленными рукоятками для расстояния между центрами отверстий 200 мм
Для крепления всех зажимных приспособлений с расстоянием между центрами отверстий 52 мм и 96 мм, для адаптации к системам базирования по нулевой точке. С 2 отверстиями для установочных пальцев системы ZeroClamp 18M12, расстояние между центрами отверстий 200 мм. Анодированный алюминий.
Объем поставки: По 2 центрирующие втулки и 4 крепежных винта для Xtric разм. 50/80 и 125, 4 заглушки для позиционирующих отверстий Xtric разм. 125 при использовании Xtric разм. 50 или 80.
| Длина | мм | 325 | |
| 31O 36 3079 | Переходник для системы базирования ZeroClamp | 283,05 | |
| ширина | мм | 125 | |
| высота | мм | 30 |
Переходник для зажимных элементов с позиционирующими отверстиями
Применение: Для установки Xtric на одиночные зажимные элементы с позиционирующими отверстиями. 36 3080
36 Примечание: Для крепления всех зажимных приспособлений с расстоянием между центрами
отверстий 52 мм и 96 мм, для установки на одиночный зажимной элемент.
| ТипXtric / для зажи | много элемента-⌀ мм | 80/120 | 80/138 | 125/120 | 125/138 | |
| 31O 36 3080 | Переходник для одиночного зажимного элемента системы ZeroClamp | 381,94 | 407,53 | 468,57 | 468,57 | |
| отверстие под устан | овочный палец | 1 | 8M12 | |||
| подходит к цветово | й маркировке | Низ Xtric | ||||
| Цвет. код: | Xtric 50 Xtric 80 | Xtric 125 |
