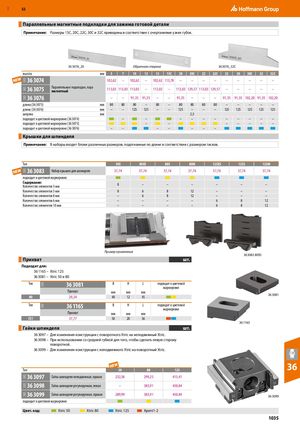

Параллельные магнитные подкладки для зажима готовой детали
Примечание: Размеры 15C, 20C, 22C, 30C и 32C приведены в соответствие с очертаниями узких губок.
| 36 307620 | Обра | тная ст | орона | 36 | 30763 | 2C | ||||||||||
| высота | мм | 5 | 7 | 10 | 12 | 15 | 15C | 20 | 20C | 22 | 22C | 25 | 30 | 30C | 32 | 32C |
| 31O 36 3074 | 102,62 | – | 102,62 | – | 102,62 | 113,78 | – | – | – | – | – | – | – | – | – | |
| 31O 36 3075 | Параллельные подкладки, пара магнитный | 113,03 | 113,03 | 113,03 | – | 113,03 | – | 113,03 | 129,57 | 113,03 | 129,57 | – | – | – | – | – |
| 31O 36 3076 | – | – | 91,35 | 91,35 | – | – | 91,35 | – | – | – | 91,35 | 91,35 | 102,20 | 91,35 | 102,20 | |
| длина (36 3075) | мм | 80 | 80 | 80 | – | 80 | – | 80 | 80 | 80 | 80 | – | – | – | – | – |
| длина (36 3076) | мм | – | – | 125 | 125 | – | – | 125 | – | – | – | 125 | 125 | 125 | 125 | 125 |
| ширина | мм | 2,5 | ||||||||||||||
| подходит к цветово | й маркировке (36 3074) | – | – | – | – | – | – | – | – | – | – | – | ||||
| подходит к цветово | й маркировке (36 3075) | – | – | – | – | – | – | – | ||||||||
| подходит к цветово | й маркировке (36 3076) | – | – | – | – | – | – | – |
Крышки для шпинделя
Примечание: В наборы входят блоки различных размеров, подогнанные по длине в соответствии с размером тисков.
| Тип | 50S | 80XS | 80S | 80M | 125XS | 125S | 125M |
| 31O 36 3083 Набор крышек для шпинделя | 37,74 | 37,74 | 37,74 | 37,74 | 37,74 | 37,74 | 37,74 |
| подходит к цветовой маркировке | |||||||
| Содержание: Количество элементов 3 мм | 8 | – | – | – | – | – | – |
| Количество элементов 5 мм | 8 | 6 | 8 | 12 | – | – | – |
| Количество элементов 8 мм | – | 6 | 8 | 12 | – | – | – |
| Количество элементов 6 мм | – | – | – | – | 6 | 8 | 12 |
| Количество элементов 10 мм | – | – | – | – | 6 | 8 | 12 |
Пример применения Прихват шт.
Подходит для: 36 1165 – Xtric 125 36 3081 – Xtric 50 и 80
| Тип | 36 3081 | B | H | L | подходит к цветовой | |
| маркировке | ||||||
| Прихват | мм | мм | мм | |||
| 80 | ||||||
| 29,24 | 40 | 12 | 45 | |||
| Тип | 36 1165 | B | H | L | подходит к цветовой | |
| маркировке | ||||||
| Прихват | мм | мм | мм | |||
| CS1 | 37,77 | 50 | 20 | 56 |
Гайки шпинделя шт. 36 3097 – Для изменения конструкции с поворотного Xtric на неподвижный Xtric. 36 3098 – При использовании со средней губкой для того, чтобы сделать левую сторону поворотной.
36 3099 – Для изменения конструкции с неподвижного Xtric на поворотный Xtric.
36 3083 80XS
36 3081
36 1165
36
| Тип | 50 | 80 | 125 | |
| 31O 36 3097 | Гайка шпинделя неподвижная, правая | 232,36 | 299,25 | 415,41 |
| 31O 36 3098 | Гайка шпинделя регулируемая, левая | – | 383,91 | 450,84 |
| 31O 36 3099 | Гайка шпинделя регулируемая, правая | 289,99 | 383,91 | 450,84 |
| подходит к цветово | й маркировке |
Цвет. код: Xtric 50 Xtric 80 Xtric 125 Xpent1-2
