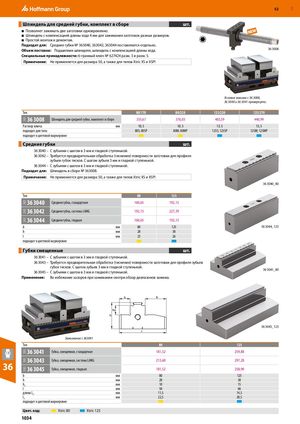

Шпиндель для средней губки, комплект в сборе шт.
- Позволяет зажимать две заготовки одновременно.
- Шпиндель с компенсацией длины хода 4 мм для зажимания заготовок разных размеров.
- Простой монтаж и демонтаж.
Подходит для: Средние губки № 363040, 363042, 363044 поставляются отдельно.
Объем поставки: Подшипник шпинделя, шпиндель с компенсацией длины хода. 36 3008
Специальные принадлежности: 6-гранный ключ № 627424 разм. 3 и разм. 5. Примечание: Не применяется для размера 50, а также для типов Xtric XS и XSP!
Условие зажима с 36 3008, 36 3040 и 36 3041 провернуто.
| Тип | 80/170 | 80/220 | 125/220 | 125/270 |
| 31O 36 3008 Шпиндель для средней губки, комплект в сборе | 335,67 | 376,03 | 403,59 | 440,99 |
| Раствор ключа мм | 10; 5 | 10; 5 | 13; 5 | 13; 5 |
| подходит для типа | 80S; 80SP | 80M; 80MP | 125S; 125SP | 125M; 125MP |
| подходит к цветовой маркировке |
Средние губки шт. 36 3040 – С зубьями с шагом в 3 мм и гладкой ступенькой. 36 3042 – Требуется предварительная обработка (тиснение) поверхности заготовки для профиля зубьев губок тисков. С шагом зубьев 3 мм и гладкой ступенькой. 36 3044 – С зубьями с шагом в 3 мм и гладкой ступенькой.
Подходит для: Шпиндель в сборе № 363008.
Примечание: Не применяется для размера 50, а также для типов Xtric XS и XSP! 36 3040_80
| Тип | 80 | 125 | ||
| 31O 36 3040 | Средняя губка, стандартная | 160,65 | 192,15 | |
| 31O 36 3042 | Средняя губка, система LANG | 192,15 | 227,39 | |
| 31O 36 3044 | Средняя губка, гладкая | 160,65 | 192,15 | |
| b | мм | 80 | 125 | |
| h | мм | 28 | 38 | |
| l | мм | 23 | 26 | |
| подходит к цветово | й маркировке |
Губки смещенные шт. 36 3041 – С зубьями с шагом в 3 мм и гладкой ступенькой. 36 3043 – Требуется предварительная обработка (тиснение) поверхности заготовки для профиля зубьев губок тисков. С шагом зубьев 3 мм и гладкой ступенькой. 36 3041_80 36 3045 – С зубьями с шагом в 3 мм и гладкой ступенькой.
Применение: Во избежание зазоров при зажимании смотри обзор диапазонов зажима.
36 3045_125
Зажимание с 363041
| Тип | 80 | 125 | ||
| 31O 36 3041 | Губка, смещенная, стандартная | 181,52 | 259,88 | |
| 31O 36 3043 | Губка, смещенная, система LANG | 213,60 | 297,28 | |
| 31O 36 3045 | Губка, смещенная, гладкая | 181,52 | 258,90 | |
| b | мм | 80 | 125 | |
| h | мм | 28 | 38 | |
| h2 | мм | 10 | 15 | |
| l | мм | 50 | 66 | |
| длина L2 | мм | 11,5 | 14,5 | |
| l3 | мм | 22,5 | 28,5 | |
| подходит к цветово | й маркировке | |||
| Цвет. код: | Xtric 80 Xtric 125 |
