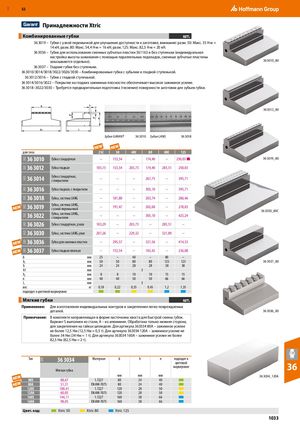

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1032
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Принадлежности Xtric
Комбинированные губки шт. 36 3019 – Губки узкой перемычкой для улучшения доступности к заготовке, внимание: разм. 50: Макс. 35 Н·м = 14 кН; разм. 80: Макс. 54,4 Н·м = 16 кН; разм. 125: Макс. 82,5 Н·м = 20 кН. 36 3036 – Губки для использования сменных зубчатых пластин 361163 и без ступеньки (индивидуальная настройка высоты зажимания помощью параллельных подкладок, сменные зубчатые пластины заказываются отдельно). 36 3010_80 36 3037 – Гладкие губки без ступеньки. 36 3010/3014/3018/3022/3026/3030 – Комбинированные губки зубьями и гладкой ступенькой. 36 3012/3016 – Губки гладкой ступенькой. 36 3014/3016/3022 – Покрытие на гладких зажимных плоскостях обеспечивает высокое зажимное усилие. 36 3018–3022/3030 – Требуется предварительная подготовка (тиснение) поверхности заготовки для зубьев губки.
36 3012_80
Зубья GARANT 36 3010 Зубья LANG 36 3018
| для типа | 25C | 50 | 40C | 80 | 80C | 125 | |
| 31O 36 3010 | Губка стандартная | – | 153,54 | – | 174,40 | – | 250,03 ■ |
| 31O 36 3012 | Губка гладкая | 185,15 | 153,54 | 203,73 | 174,40 | 283,51 | 250,03 |
| 31O 36 3014 | Губка стандартная, с покрытием | – | – | – | 267,75 | – | 395,71 |
| 31O 36 3016 | Губка гладкая, с покрытием | – | – | – | 305,10 | – | 395,71 |
| 31O 36 3018 | Губка, система LANG | – | 181,80 | – | 203,74 | – | 286,46 |
| 31O 36 3019 | Губка, система LANG, с узкой перемычкой | – | 191,47 | – | 202,60 | – | 278,83 |
| 31O 36 3022 | Губка, система LANG, с покрытием | – | – | – | 305,10 | – | 425,24 |
| 31O 36 3026 | Губка стандартная, узкая | 183,29 | – | 203,73 | – | 283,51 | – |
| 31O 36 3030 | Губка, система LANG, узкая | 207,26 | – | 229,32 | – | 321,89 | – |
| 31O 36 3036 | Губка для сменных пластин | – | 295,57 | – | 321,56 | – | 414,53 |
| 31O 36 3037 | Губка гладкая плоская | – | 153,54 | – | 165,42 | – | 236,08 |
| b | мм | 25 | – | 40 | – | 80 | – |
| b1 | мм | 50 | 50 | 80 | 80 | 125 | 125 |
| h | мм | 24 | 24 | 28 | 28 | 38 | 38 |
| h1 | мм | 3 | |||||
| h2 | мм | 8 | 8 | 10 | 10 | 15 | 15 |
| л | мм | 40 | 40 | 50 | 50 | 66 | 66 |
| l1 | мм | 3 | |||||
| вес | кг | 0,18 | 0,22 | 0,35 | 0,45 | 1,2 | 1,35 |
| подходит к цветово | й маркировке |
36 3030_80C
Мягкие губки шт.
Применение: Для изготовления индивидуальных контуров и закрепления легко повреждаемых деталей. 36 3036_80
Примечание: В комплекте направляющая в форме ласточкина хвоста для быстрой смены губок. Вариант S выполнен из стали, A – из алюминия. Обработана только нижняя сторона, для закрепления на гайках шпинделя. Для артикула 363034 80A – зажимное усилие не более 12,5 Нм (12,5 Нм = 0,5 т). Для артикула 363034 120A – зажимное усилие не более 34 Нм (34 Нм = 1 т). Для артикула 363034 160A – зажимное усилие не более 82,5 Нм (82,5 Нм = 2 т).
| Тип | 31O | 36 3034 Мягкая губка | Материал | b | h | л | подходит к цветовой маркировке |
| мм | мм | мм | |||||
| 80S | 88,67 | 1.7227 | 80 | 24 | 40 | ||
| 80A | 51,31 | EN AW-7075 | 80 | 24 | 40 | ||
| 120S | 100,41 | 1.7227 | 120 | 28 | 50 | ||
| 120A | 60,05 | EN AW-7075 | 120 | 28 | 50 | ||
| 160S | 144,11 | 1.7227 | 160 | 38 | 66 | ||
| 160A | 98,05 | EN AW-7075 | 160 | 38 | 66 |
