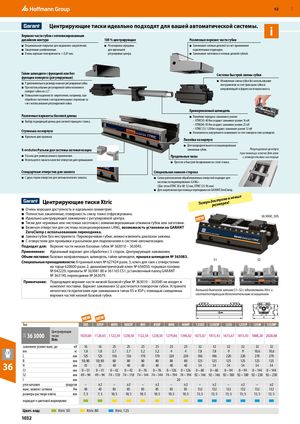

31O RUE 52 Центрирующие тиски идеально подходят для вашей автоматической системы.Верхние части губок с оптимизированным i дизайном контура 100 % центрирующие Различные верхние части губки ■ Опциональное покрытие для надежного закрепления. ■ Регулировка середины ■ Зажимание готовых деталей за счет применения ■ Закаленные шлифованные. для идеальной параллельных подкладок. ■ Очень хорошая повторяемость < 0,01 мм. регулировки центра. ■ Зажимание заготовок и готовых деталей губкой. Гайки шпинделя с функцией или безфункции поворота (регулируемые) Система быстрой смены губки ■ Мгновенная смена губки без использования ■ P дополнительно к размеру означает регулируемая губка. инструментов за счет фиксации губки в ■ При использовании регулируемой гайки возможен направляющей в форме ласточкина хвоста. поворот губки на ±2°. ■ Повышение надежности закрепления, например, при обработке заготовок с непараллельными сторонами за счет использования регулируемой гайки. Хромированный шпиндель Различные варианты базовой длины ■ Линейное передача зажимного усилия ■ Выбор подходящей длины для соответствующего станка. – XTRIC50: 40 Нм создают зажимное усилие 16 кН – XTRIC80: 85 Нм создают зажимное усилие 25 кН Ступенька на корпусе – XTRIC125: 120 Нм создают зажимное усилие 32 кН■ Возможность внутреннего зажимания за счет поворота гаек шпинделя. ■ Идеально для прихвата. Линейка на корпусе ■ Для предварительного позиционирования Разъем для системы автоматизации зажимных губок. Регулировка центра при помощи ключа для гаек ■ Разъем для универсального применения. Продольные пазы с отверстиями на торце ■ Используется также в качестве отверстия для промывания. ■ Простое и быстрое базирование на столе станка. Стандартные отверстия для захвата Специальная нижняя сторона ■ С двух сторон отверстия для автоматического захвата. ■ Схема расположения обрабатываемых отверстий подходит для системы позиционирования «LANG». (Шаг сетки XTRIC 50 и 80: 52 мм, XTRIC125: 96 мм) ■ Для закрепления при помощи переходника на GARANT ZeroClamp. ​  Центрирующие тиски Xtric Теперь дроасзтмуепрнаохв! новых ■ Очень хорошая доступность и идеальная симметрия. ■ Полностью закаленные, поверхность снизу тонко отфрезерована.■Идеально центрирующее зажимание с регулировкой центра. 36 3000_50S ■ Тиски для черновых или чистовых заготовок с минимизированным отжимом губок или заготовки. ■ Включая отверстия для системы позиционирования LANG, возможность установки на GARANT ZeroClamp с использованием переходника. ■ Замена губок без инструмента. Переворачивая губки, можно изменить диапазон зажима. ■ С отверстием для промывки и разъемом для подключения к системе автоматизации. Подходит для: Верхние части низких базовых губок № 363010 – 363045. Применение: Идеальный вариант для обработки с 5 сторон. Центрирующее зажимание. Объем поставки: Базовая направляющая, шпиндель, гайки шпинделя, крышка шпинделя № 363083. Специальные принадлежности: 6-гранный ключ № 627424 разм. 5, ключ для гаек с отверстиями S1 S2 на торце 628600 разм. 2, динамометрический ключ № 656050, торцевая головка № 642229, прихваты № 363081 80 и 361165 CS1, установочный палец GARANT № 363190, переходники № 363079. Примечание: Подходящие верхние части низкой базовой губки № 363010 – 363045 не входят в комплект поставки. Вариант зажимания S2 достигается поворотом губки. Устраните неплотности прилегания при зажимании в типах XS и XSP с помощью смещенных Большой диапазон зажима S1–S2 с одинаковыми Xtric и верхних частей низкой базовой губки. соответствующим дополнительным оснащением. H L B Тип 50S 50SP 80XS 80XSP 80S 80SP 80M 80MP 125XS 125XSP 125S 125SP 125M 125MP Центрирующие 36 3000 тиски 1020,60 1128,43 1122,34 1238,50 1122,34 1238,50 1279,86 1396,02 1673,67 1815,43 1673,67 1815,43 1888,28 2028,08 Xtric зажимное усилие макс. до кН 16 16 25 25 25 25 25 25 32 32 32 32 32 32 вес кг 1,8 1,8 2,7 2,7 3,2 3,2 4 4 7,8 7,8 9 9 10,6 10,6 L мм 125 125 136 136 170 170 220 220 186 186 220 220 270 270 B мм 50; 80 50; 80 80 80 80 80 80 80 125 125 125 125 125 125 36 HS1 мм 35 35 40 40 40 40 40 40 54 54 54 54 54 54мм0 – 510 – 510 – 420 – 420 – 760 – 760 – 1260 – 1260 – 600 – 600 – 940 – 940 – 1440 – 144 S2 мм 49 – 94 49 – 94 74 – 110 74 – 110 74 – 144 74 – 144 74 – 194 74 – 194 92 – 146 92 – 146 92 – 180 92 – 180 92 – 230 92 – 230 l мм 20 угол качания градусов – ±2 – ±2 – ±2 – ±2 – ±2 – ±2 – ±2 макс. момент затяжки Нм 40 40 85 85 85 85 85 85 132 132 132 132 132 132 размеры раствора ключа мм 7; 3 7; 3 10; 5 10; 5 10; 5 10; 5 10; 5 10; 5 13; 5 13; 5 13; 5 13; 5 13; 5 13; 5 подходит к цветовой маркировке Цвет. код:  Xtric 50  Xtric 80  Xtric 125 1032
