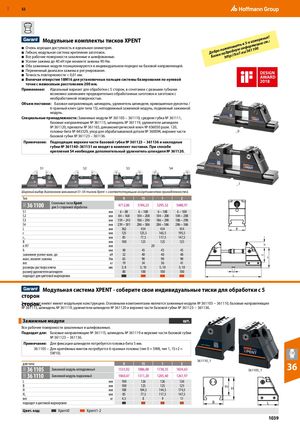

RUE 31O31O31O 52    Модульные комплекты тисков XPENT■Очень хорошая доступность и идеальная симметрия.■Гибкая, модульная система крепления заготовок.■Все рабочие поверхности закаленные и шлифованные.ДБооблреоеппоожhдtарtлpоо:б/в/нhауoтю7ь.иeвнuф5/3-ое6р1им1зам0ц0еирюенсиме.!: ■ Усилие зажима до 40 кН при моменте зажима 90 Нм. ■ Оба зажимных модуля позиционируются в индивидуальном порядке на базовой направляющей. ■ Переменный диапазон зажима и регулирования. ■ Точность повторяемости < 0,01 мм. ■ Включая отверстия 18M16 для установочных пальцев системы базирования по нулевой точке с межосевым расстоянием 200 мм. Применение: Идеальный вариант для обработки с 5 сторон, в сочетании с разными губками возможно зажимание предварительно обработанных заготовок и заготовок с необработанной поверхностью. Объем поставки: Базовая направляющая, шпиндель, удлинитель шпинделя, кривошипная рукоятка / 6-гранный ключ (для типа 1S), неподвижный зажимной модуль, подвижный зажимной модуль. Специальные принадлежности: Зажимные модули № 361105 – 361110, средняя губка № 361111, базовые направляющие № 361115, шпиндель № 361119, удлинители шпинделя № 361120, прихваты № 361165, динамометрический ключ № 656050 разм. 120, головка-бита № 643329, упор для обрабатываемой детали № 360094, верхние части ​ _0 базовой губки № 361123 – 361136. Примечание: Подходящие верхние части базовой губки № 361123 − 361136 и накладные губки № 361140–361151 не входят в комплект поставки. При способе крепления S4 необходим дополнительный удлинитель шпинделя № 361120. S1 S2 S3 S4 ​ _1 Широкий выбор диапазонов зажимания S1–S4 тисков Xpent + соответствующим ассортиментом принадлежностей. Тип 0 1S 1 2 36 1100 Станочные тиски Xpentдля 5-сторонней обработки4712,065784,23 5295,32 5480,91 S1 мм 6 – 88 6 – 108 6 – 108 6 – 108 S2 мм 84 – 168 104 – 208 104 – 208 104 – 208 S3 мм 159 – 243 186 – 290 186 – 290 186 – 290 S4 мм 239 – 301 286 – 386 286 – 386 286 – 386 L мм 362 454 454 454 B c мм 125 125,5 165,5 195,5 c1 мм 85 77,5 117,5 147,5 B мм 100 125 125 125 n H7 мм 20 h h мм 40 45 45 45 зажимное усилие макс. до кН 32 40 40 40 c1 макс. момент зажима Нм 65 90 90 90 c вес кг 19 34 36 41 размеры раствора ключа мм 5; 8 5; 10 5; 10 5; 10 размер удлинителя шпинделя 80 100 100 100 n подходит для цветовой маркировки L ​  Модульная система XPENT - соберите свои индивидуальные тиски для обработки с 5 сторон ТситсокирXоpeнnt.имеют имеют модульную конструкцию. Основными компонентами являются зажимные модули № 361105 − 361110, базовые направляющие № 361115, шпиндель № 361119, удлинители шпинделя № 361120 и верхние части базовой губки № 361123 − 361136. Зажимные модули шт. Все рабочие поверхности закаленные и шлифованные. Подходит для: Базовые направляющие № 361115, шпиндель № 361119 и верхние части базовой губки № 361123 − 361136. Примечание: Для фиксации шпинделя потребуется головка-бита 5 мм. 36 1105 – Для крепёжных винтов потребуется 6-гранная головка (тип 0 = SW8, тип 1, 1S+2 = SW10). 36 1110_1 для типа 0 1S 1 236 1105Зажимной модуль неподвижный1535,921886,081730,351834,6336 1105_1 36 36 1110 Зажимной модуль подвижный 1060,47 1311,20 1205,40 1261,97 L мм 100 126 126 126 BH мм 100 125 125 125мм108104,5144,5174,5 H1 H H1 мм 85 77,5 117,5 147,5 вес кг 4,5 8 9 11 подходит к цветовой маркировке B L Цвет. код:  Xpent0  Xpent1-2 1039
