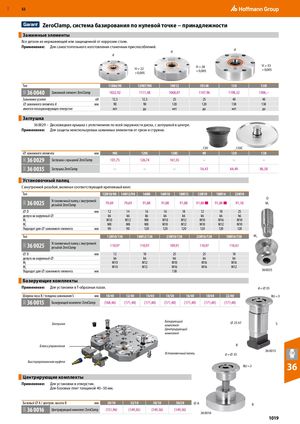

ZeroClamp, система базирования по нулевой точке − принадлежности
Зажимные элементы
Все детали из нержавеющей или защищенной от коррозии стали.
Применение: Для самостоятельного изготовления станочных приспособлений. d d d H = 28 H = 33 H = 22 + 0,005 + 0,005 + 0,005
| Тип | 11886/90 | 12987/90I | 10012 | 10148 | 138 | 138I | |||||
| 36 0040 | Зажимной элемент ZeroClamp | 1022,92 | 1111,48 | 1068,07 | 1147,96 | 1198,32 | 1306,– | ||||
| Зажимное усилие | кН | 12,5 | 12,5 | 25 | 25 | 40 | 40 | ||||
| ⌀ зажимного элемента d | мм | 90 | 90 | 120 | 120 | 138 | 138 | ||||
| имеется позиционирующее отверстие | нет | да | нет | да | нет | да |
Заглушка 36 0029 – Дисковидная крышка с уплотнением по всей окружности диска, с заглушкой в центре. Применение: Для защиты неиспользуемых зажимных элементов от грязи и стружки.
_120 _120C
| ⌀ зажимного элемента | мм | 90C | 120C | 138C | 90 | 120 | 138 | ||
| 36 0029 | Заглушка с крышкой ZeroClamp | 101,75 | 126,74 | 161,55 | – | – | – | ||
| 36 0035 | Заглушка ZeroClamp | – | – | – | 54,43 | 64,49 | 86,58 | ||
| Установочный палец | |||||||||
| С внутренней резьбой, включая соответствующий крепежный винт. |
| Тип | 12M10/90 | 14M12/90 | 16M8 | 16M10 | 18M12 | 12M10 | 18M16 | 25M10 | ||||
| D | ||||||||||||
| 36 0025 Установочный палец с внутренней | ||||||||||||
| 79,69 | 79,69 | 91,88 | 91,88 | 91,88 | 91,88 ■ | 91,88 ■ | M 91,18 | |||||
| резьбой ZeroClamp | 1 | |||||||||||
| ⌀ D | мм | 12 | 14 | 16 | 16 | 18 | 12 | 18 | 25 | |||
| допуск на наружный ⌀ | k6 | k6 | k6 | k6 | k6 | k6 | k6 | h6 | ||||
| M | M10 | M12 | M8 | M10 | M12 | M10 | M16 | M10 | ||||
| M1 | M8 | M8 | M8 | M10 | M12 | M10 | M12 | M10 | ||||
| Подходит для ⌀ зажимного элемента 2 | мм | 90 | 90 | 120 | 120 | 120 | 120 | 120 | 120 | |||
| Тип | 12M10/138 | 18M12/138 | 25M10/138 | 25M16/138 | M 18M16/138 | |||||||
| 2 | ||||||||||||
| 36 0025 Установочный палец с внутренней | ||||||||||||
| 110,97 | 110,97 | 109,91 | 110,97 | 110,61 | ||||||||
| резьбой ZeroClamp | ||||||||||||
| ⌀ D | мм | 12 | 18 | 25 | 25 | 18 | ||||||
| допуск на наружный ⌀ | k6 | k6 | h6 | k6 | k6 | |||||||
| M | M10 | M12 | M10 | M16 | M16 | |||||||
| M1 | M10 | M12 | M16 | M16 | M12 | |||||||
| 2 | 36 0025 | |||||||||||
| Подходит для ⌀ зажимного элемента | мм | 138 | ||||||||||
| Базирующие комплекты | ||||||||||||
| Применение: | Для установки в T-образных пазах. | d = ⌀ 35 | ||||||||||
| Ширина паза B / толщина зажимания S | мм | 10/40 | 12/40 | 14/40 | 14/50 | 16/40 | 18/40 | BU = 3 22/40 | ||||
| 36 0015 Базирующий комплект ZeroClamp | (168,46) | (171,40) | (171,40) | (171,40) | (171,40) | (171,40) | (171,40) |
Базирующий 25 h7
Заглушка комплект S
Центрирующий комплект
Блоки управления B 36 0015 Установочный палец d = 35 Быстроразъемная муфта 36 BU = 3
Центрирующие комплекты
Применение: Для установки в отверстии. Для базовых плит толщиной 40−50 мм.
| Базовый ⌀ A / центров. высота B | мм | 30/10 | 32/10 | 50/10 | 50/20 | ⌀ A | |||
| B | |||||||||
| 36 0016 | Центрирующий комплект ZeroClamp | (151,96) | (149,36) | (149,36) | (149,36) |
